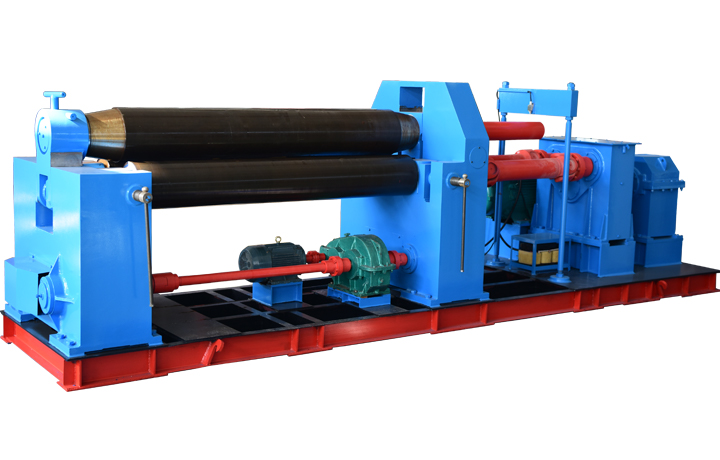

下图为非对称式三辊卷板机，这种卷板机主要运用于12mm以内板材的冷加工上，应用范围较广，涉及到化工业、金属产业、造船业和其他机械工业。

　　对称式三辊卷板机和非对称式三辊卷板机略有不同。在卷板过程中，主要是由上辊对下辊施加压力，上辊和下辊共同卷板。卷板过程如下图所示。

　　卷板机主要可分成两部分，运行部分和传送部分。这两部分都焊接在底部托盘上。运行部分由左右轴承座、一个上辊、两个下辊和其他配件组成。传送部分主要由主电动机、减速机和其他配件构成。

　　主电机通过减速机来驱动下辊运行。主齿轮箱通过一组齿轮将轴传输量传送给两个下辊。辊轮的转动方向由主电机控制。

　　上辊运动时，辅助电动机通过辅助变速箱来驱动下辊两侧的涡轮，从而带动两个下辊运动。

　　卷板机的润滑

　　任何有摩擦的部分都需要上润滑油，以确保机床的正常运行和长久使用。减速箱中上的油一般选用机械油，通常选用HJ-40较多。上下辊则需要定期上润滑油。

　　卷板机的安装和调试

　　在安装卷板机前请先确认机床能否良好运行，并准备好所需附件。以卷板机下辊为基准，检查上辊和下辊之间的平行度和垂直度，调试到直至符合标准为止。安装完毕后，需拧紧螺栓并进行检查。

　　同时，安装完毕后也需要保证机床可以灵活移动。在运行卷板机前，必须对机床各连接部分、各运行部分进行二次检查，确保开关是否运行良好。

　　在数控卷板机运行十分钟后，按下停止键，再次检查机床是否正常，确保后续卷板机能够正常运行。
