数控卷板机的工作原理
作者:无锡神冲
发布于:2023-12-25 15:42
浏览次数: 189

  数控卷板机是一种高精度的卷板设备,广泛应用于金属板材的弯曲和成型。它采用数控技术进行控制,具有操作简便、精度高、适应性强等特点。

  数控卷板机主要由底座、工作台、滑块、主油缸、侧缸、导轨、电气系统等部分组成。其中,底座和工作台是整个设备的支撑部分,滑块用于装夹工件,主油缸和侧缸则是实现滑块的上下和左右移动的动力源,导轨则是保证滑块移动的导向装置,电气系统则是控制整个设备运行的核心部分。

  卷板机可分为三辊卷板机和四辊卷板机两类。三辊卷板机又可分为对称式与不对称式两种。

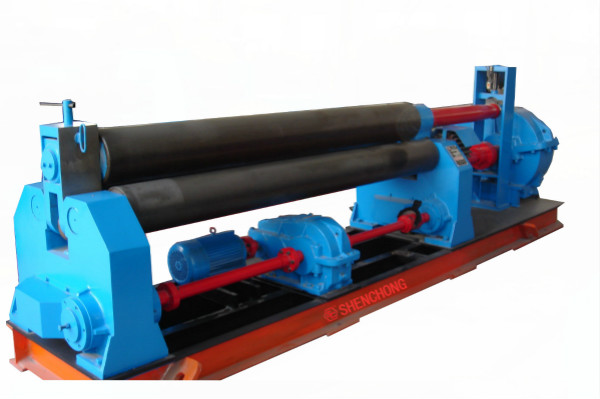

  卷板机的工作原理,为对称式三辊筒卷板机的辊筒断面图,辊筒沿轴向具有一定的长度,以使板料的整个宽度受到弯曲。

  在两个下辊筒的中间对称位置上有上辊筒,上辊筒能在垂直方向调节,使置于上下辊筒间的板料得到不同的弯曲半径。下辊筒是主动的,安装在固定的轴承内,由电动机通过齿轮减速器使其同方向同转速转动,上辊是被动的,安装在可作上下移动的轴承内。大型卷板机上辊的调节是机械或液压的,小型卷板机中常为手动调节。

  工作时板料置于上下辊间,压下上辊,使板料在支撑点间发生弯曲,当两下辊转动时,由于摩擦力作用使板料移动,从而使整个板料发生均匀的弯曲。

  根据上述弯曲原理可知,只有当板料与上辊筒接触到的部分,才会达到所需要的弯曲半径,因此板料的两端边缘各有一段长度没有接触上辊,不发生弯曲,称为剩余直边,剩余直边长度约为两下辊距离的一半。

  不对称三辊筒卷板机,上辊筒是位于下辊筒的上面,另一辊筒在侧面,称为侧辊筒。上下两辊筒是由同一电动机旋转的。下辊能上下调节,调节的最大距离约等于能卷弯钢板的最大厚度。侧辊筒是被动的,能沿倾斜方向调节。

  弯曲时,将板料送至上下辊筒,然后调节下辊将板料压紧,产生一定的摩擦力,再调节侧辊的位置,当上下辊由电动机驭动旋转时,板料发生弯曲。

  这种不对称三辊筒卷板机的优点是板的两端边缘也能得到弯曲,剩余直边的长度比对称式三辊卷板机缩小很多,其值不到板厚的两倍。虽然侧辊与下辊之间板料得不到弯曲,但只要将板料从卷板机上取出后调头弯曲,就能完成整个弯曲过程。

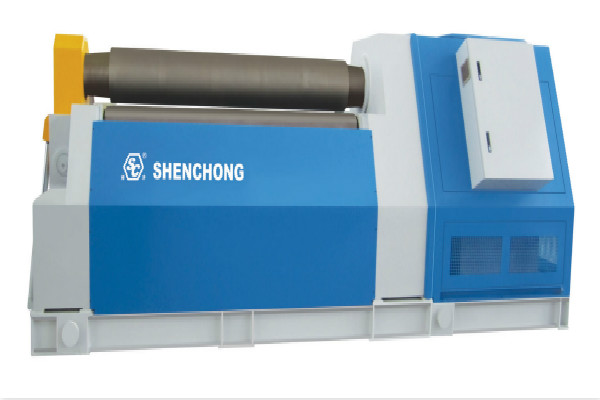

  四辊筒卷板机,它与不对称三辊卷板机基本相似,只是增加了一只侧辊筒,板料边缘的弯曲由两个侧辊筒分别担任,这样就克服了板料在不对称三辊筒卷板机上进行调头弯曲的麻烦。

  卷板机作为一种重要的金属板材加工设备,具有广泛的应用前景和市场需求。随着技术的不断进步和应用领域的不断拓展,卷板机将会在未来发挥更加重要的作用。

标签:数控卷板机
