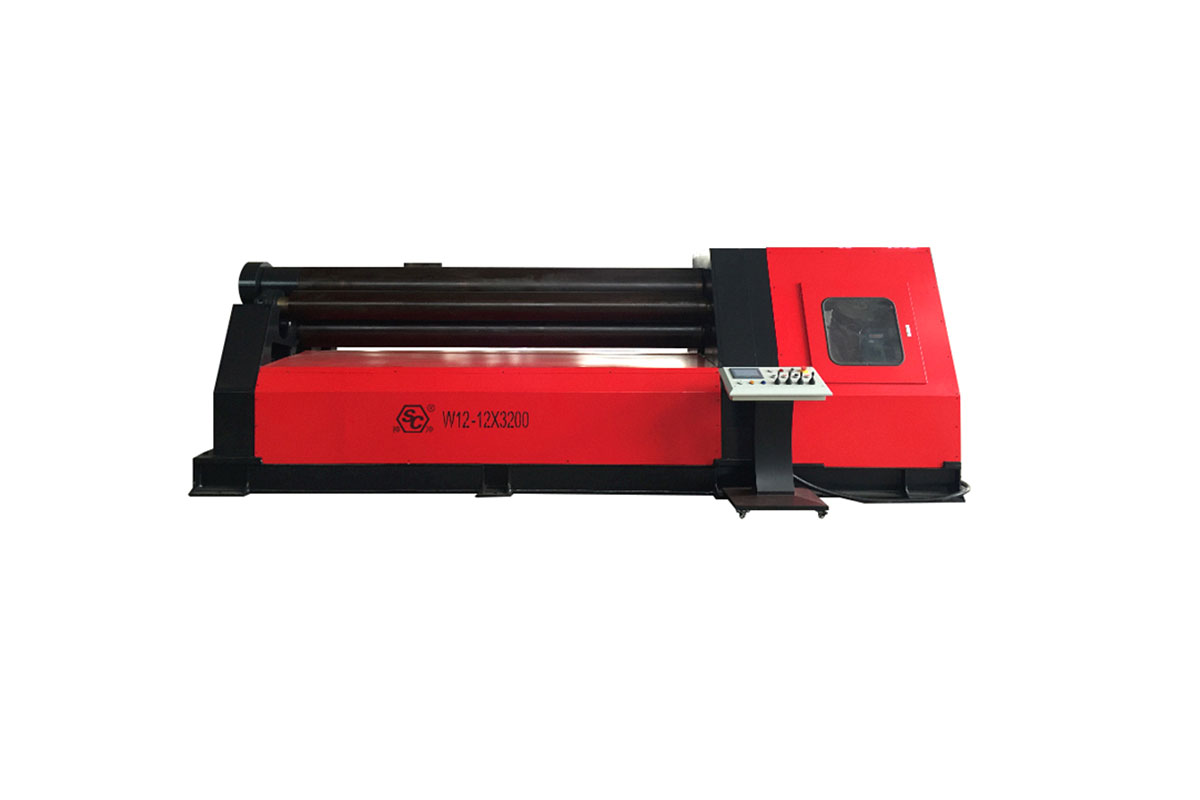

四辊卷板机W12系列

上辊为主动力辊,下辊、两侧辊(也可为动力辊)通过液压驱动做上下运动。夹紧钢板,两侧辊直线向上辊靠拢运动来调节卷筒的弯曲半径。
预弯直边小,校圆的圆度好,可全母线卷锥形工件。
卷小圆能力强,是卷制工效和能力最高的通用卷板机。
电脑控制下辊,两侧辊的运动位置。


神冲数控折弯机剪板机,金属板材加工机械

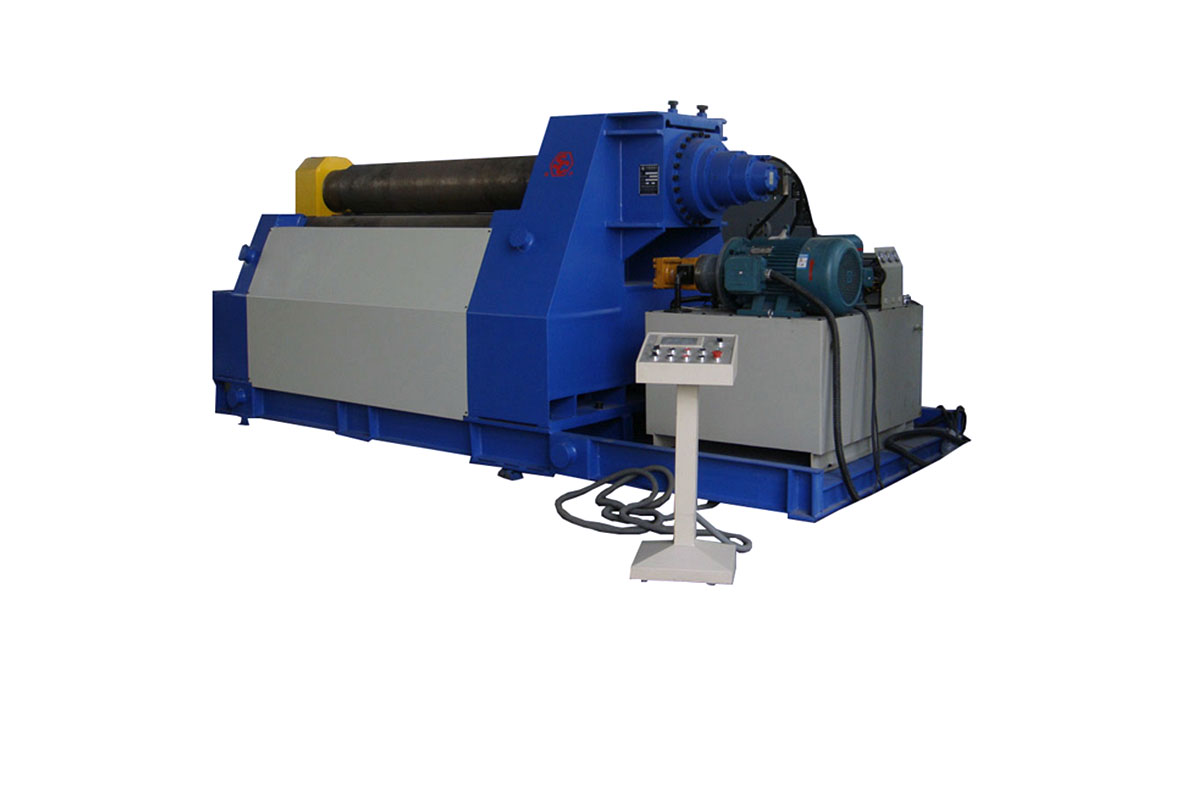

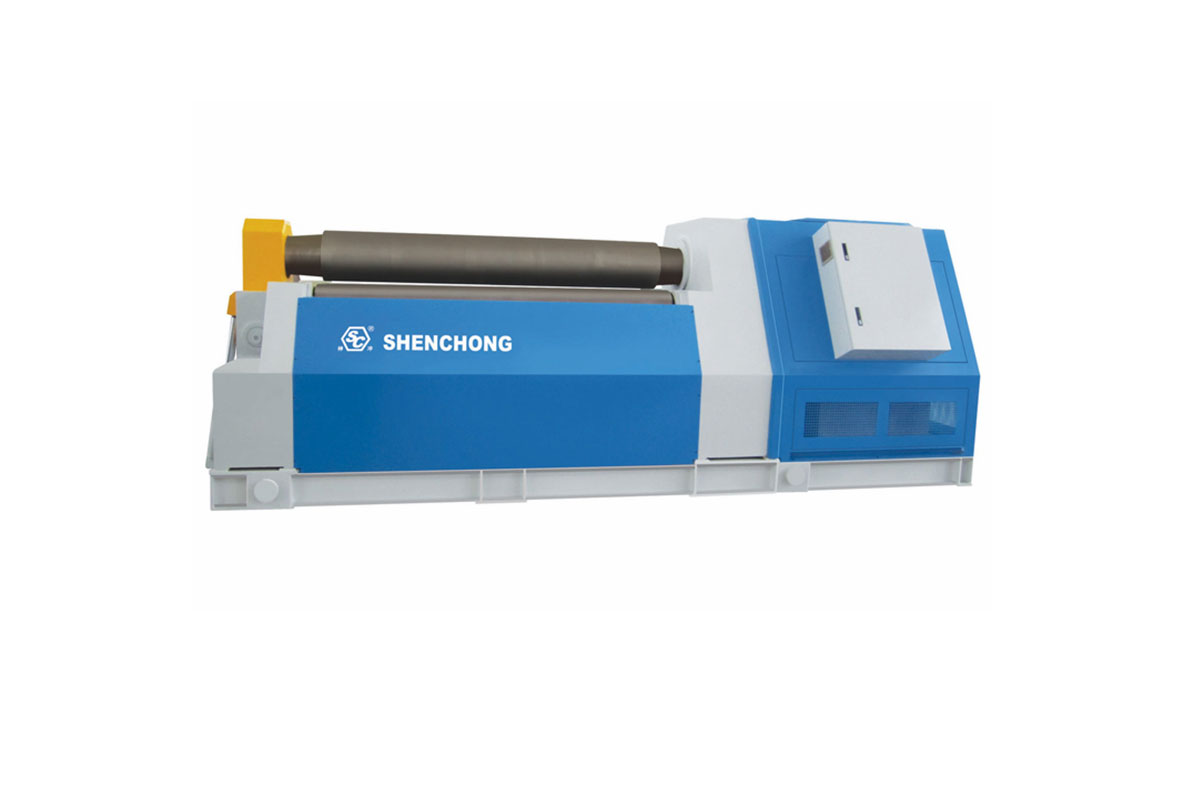

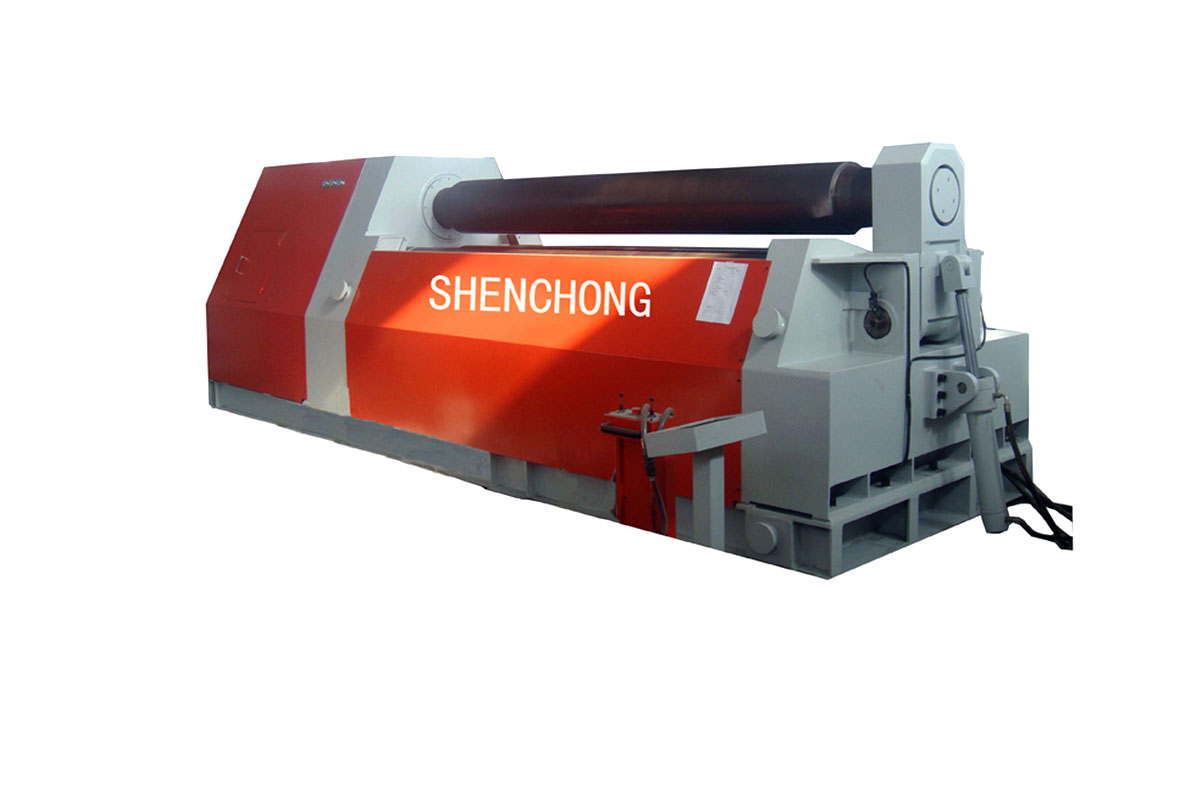

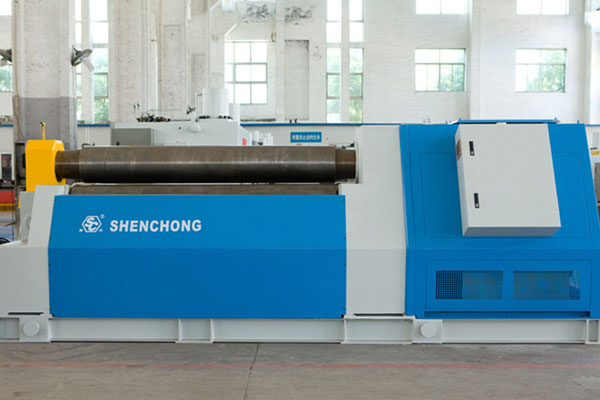

神冲四辊卷板机--型材卷制 弧线卷圆 耐用型智能化设备首选:

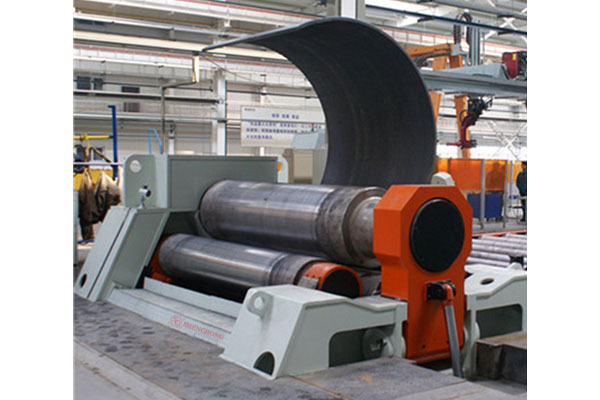

四辊卷板机是金属板材弯曲,校正机械,专用于金属板材的成形弯曲工作。该机一次上料能完成板材端部的预弯及卷制筒形、弧形工件,还可以对金属板材进行粗略的整形工作。广泛适用于造船、锅炉、航空、桥梁、水电、化工、金属结构及机械制造等行业。

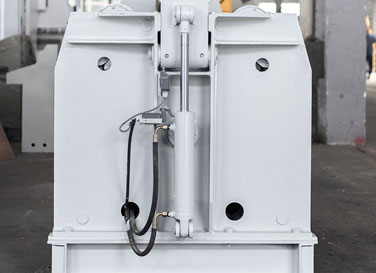

上辊为主动辊,下辊和侧辊为从动辊,转动是靠钢板和各辊间的磨擦力带动。上辊位置固定只作旋转运动,不作升降位移运动。下辊和侧辊可升降移动,均由其左右两端油缸使其上、下移动。上辊前侧轴承体的翻转、复位,靠油缸进行。各辊轴承体和油缸均装于左、右两端的机架内。

左右机架是四辊卷圆机的主体,采用焊接结构,安装在整体焊接底座上,全部操作均在操作台上进行。

四辊卷板机与对称三辊卷板机比较,它可以不借助其它设备模具,直接预弯板材端部,而且剩余直边较小;与非对称式三辊卷板机比较,它可以不使板材调头,而卷成工件。不仅提高了效率,保证了工件质量,而且工艺简单,操作方便,减轻工人的劳动强度。

型材卷圆四辊卷板机

四辊卷板机主传动机构:

该四辊卷板机的上辊为主传动辊,液压马达以一定速比的减速装置带动辊轴,使辊轴以每分钟约4米的线速度转动,从而完成钢板进料等动作。

四辊卷板机辅助机构:

下辊及两侧辊的升降,倒头的倾倒与复位,以上均采用液压传动,下辊及侧辊两端可同时升降,亦可单独升降。辊子两端的升降位置在操作台上可准确显示出来。

四辊卷板机液压系统:

采用独立的液压泵站由油泵电机、液压阀组、管路辅助件等组成。由电机带动泵输出压力油,为保证油液清洁,在油泵油口处设有滤油器,从油泵出来的压力油首先进入调压系统,调定压力,然后通过通道块,经三位四通换向阀通向油缸。

液压泵站系统制作严格按照国标、行标执行,布置合理。充分考虑高效节能、减少浪费,减少发热源。系统独立,适当的联接点采用专业密封胶,杜绝渗漏现象,维修、维护方便。

其中液压泵、液压阀均选用著名品牌系列、油缸为专业液压油缸厂定制生产的配套产品,管路布置简洁、泄漏少,维护调试方便。

各辊升降同步系统由PLC控制,通过液压阀(电磁换向阀、节流阀、液控单向阀)及位移传感器检测反馈,自动调整,同步精度很高。

四辊卷板机电控系统:

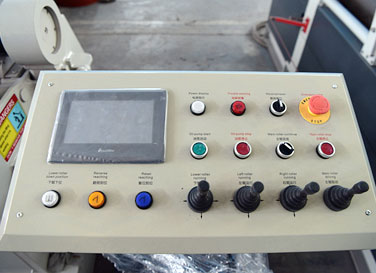

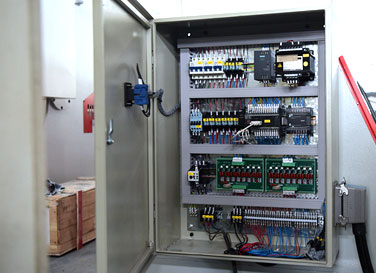

电控系统由电控柜、操作控制台、手持式控制盒。本机控制电器(包括PLC)均安装在配电柜内。采用触摸屏显示和操作,操作方便。主电路采用三相380V/50Hz交流电,电机具有短路过热保护。主要原器件采用施耐德产品。严格按照国家标准制作,结构布置合理,具有必要的安全保护措施。


标签:   卷板机 四辊卷板机 数控卷板机
全自动四辊卷板机参数表
型号最大卷板宽度(mm)卷圆直径≥上辊直径5倍卷圆直径是上辊直径1.5-2倍上辊直径(mm)下辊直径(mm)侧辊直径(mm)电机功率(KW)旋转速度(m/min)外形尺寸(L*W*H)(mm)重量(ton)
不使用预弯使用预弯不使用预弯使用预弯
W12-12x2000200012962202201607.53-54500x1500x14005
W12-16x2000200016128260240200113-54100x1700x18006.7
W12-12x2000200012962202201607.53-54500x1500x14005
W12-12x2000200012962202201607.53-54500x1500x14005
W12-30x20002000302520360330270303-55100x2100x200013
W12-8x250025008642202001607.53-55000x1500x14006
W12-12x250025001296250230180113-55100x1500x14007.1
W12-16x2500250016128280260220153-55100x1950x190010.2
W12-20x25002500201612330310250223-55300x2000x200012
W12-25x25002500252016360330270303-55600x2100x200015
W12-30x25002500302520390360290373-55600x2250x210018
W12-40x25002500403530470440380453-56100x2550x270025.5
W12-50x25002500504035510480410553-56100x3100x270036
W12-60x25002500605040560530450753-56500x3200x300048
W12-6x300030006542202001607.53-55500x1500x14007
W12-8x3000300086.55250230180113-55600x1500x14009
W12-12x300030001296280260220153-55700x1950x190012
W12-16x3000300016128330310250223-52900x2000x200014
W12-20x30003000201612360330270303-56100x2150x200017
W12-25x30003000252016390360290373-56100x2250x210020
W12-30x30003000302520410380320453-56300x2500x240023
W12-35x30003000353025470440380453-56600x2550x270028
W12-40x30003000403530510480410553-56600x2600x275039
W12-50x30003000504035560530450663-56600x3200x300051
W12-60x30003000605040650620520753-57000x3300x340074
W12-70x30003000706050700670550903-57200x3500x360089
