折弯机随动前托料装置
随动数控折弯机操作方便快捷、加工精度高。减少工作强度,提高工作效率。 数控折弯机前托料装置可按客户要求定制作选配,便于高质量的折弯加工。
产品介绍
|
技术参数
|
机床配置
|
产品视频

无锡神冲 — 让制造更智能!



折弯机随动托料的构成

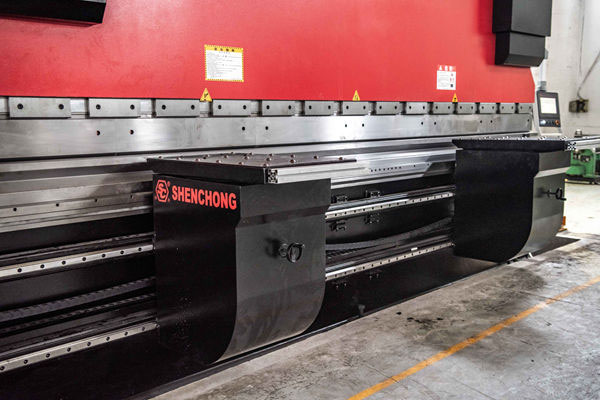

双随动数控折弯机

该机构的动力驱动主要是由两个伺服电动机给予。针对不同尺寸的模具,为使前托料机构翻板的上下面在同一水平面上,即可伺服电机通过带轮传递动力驱动丝杠,带动整个滑座做上下运动。

双随动折弯机


折弯机随动托料机构的工作原理

安装在滑座上另一个伺服电机借助带轮,通过带轮驱动丝杠旋转,同时丝杠上开了长形键槽,并在键槽的上死点位置安装了插销。丝杠的旋转运动变为丝杠在插销的作用下沿着在自身所开的长形键槽做上下运动,以此驱动翻板完成绕固定点做圆周运动,从而翻板能够时刻贴紧折弯钣材, 让钣材完成一个完整的折弯过程。

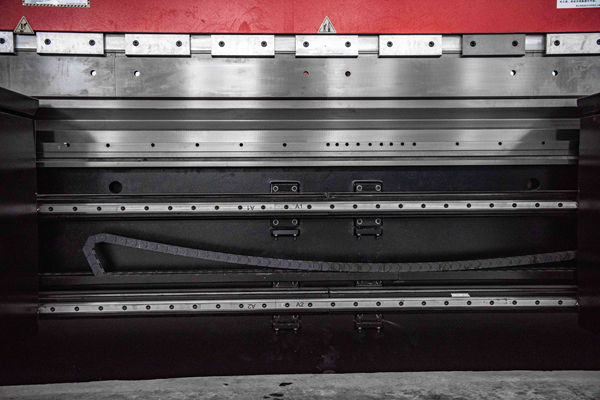

前托料机构的左右运动是通过手动的方式推动整个随动前托料机构沿数控折弯机工作台前端安装的直线导轨做运动,操作人员可随意的推动进行钣材折弯工作,可以成双使用亦可单一使用,根据板材的宽度来自行判断使用。

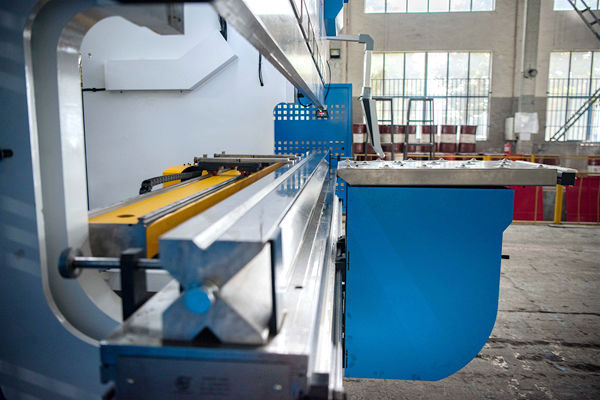

单随动装置

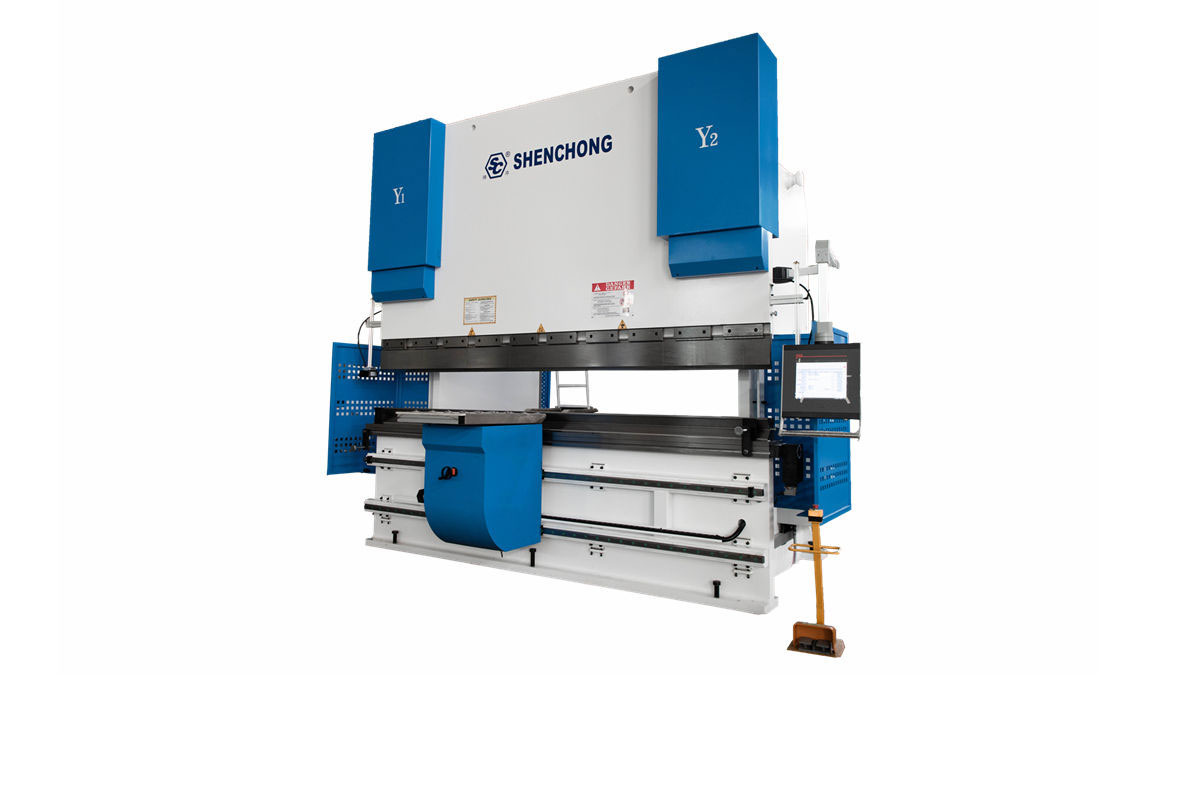

单随动折弯机


双随动装置

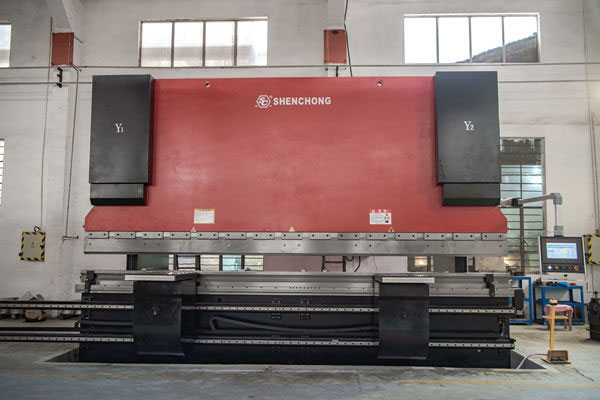

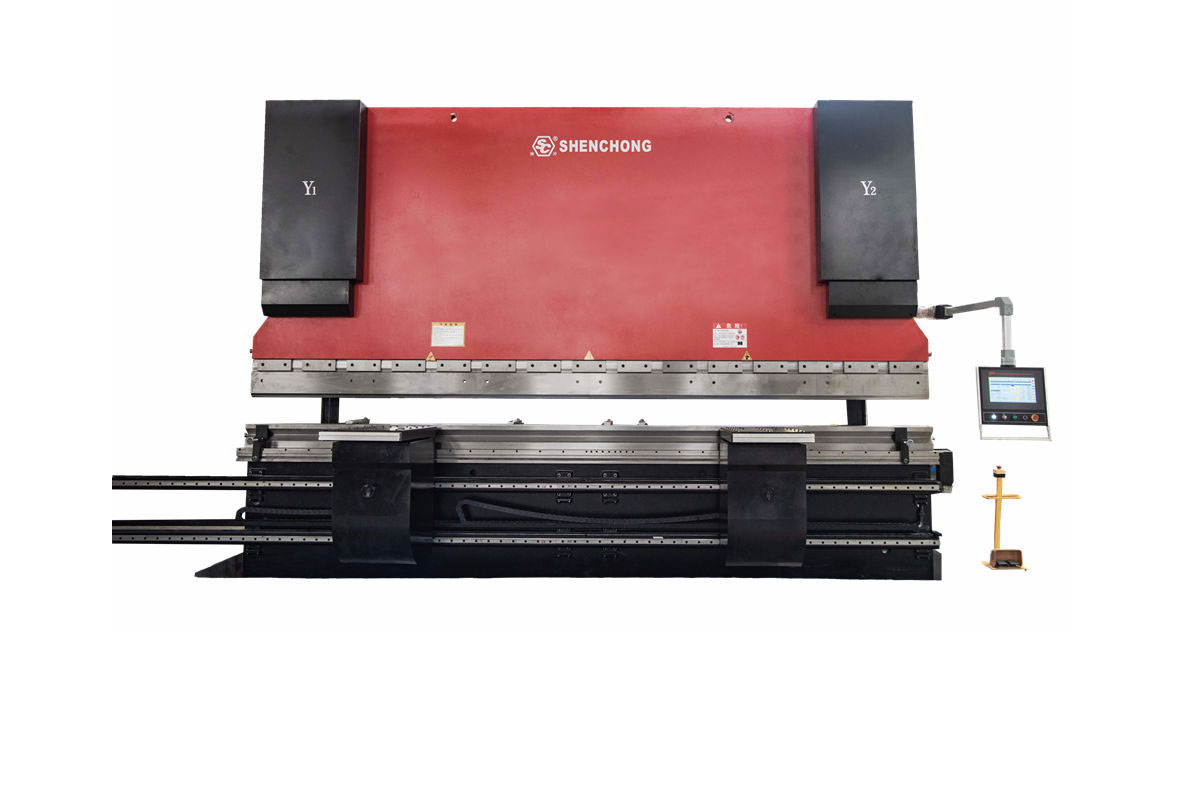

双随动折弯机



细节展示
