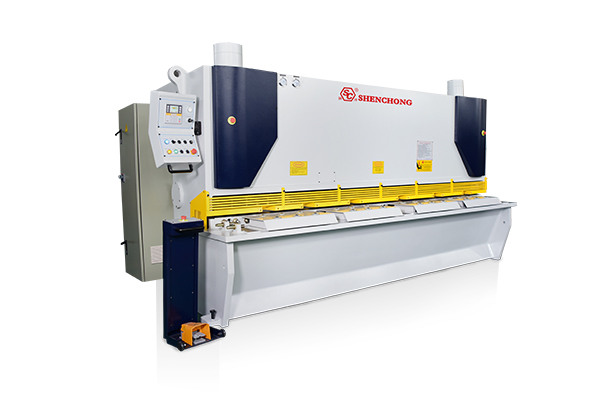

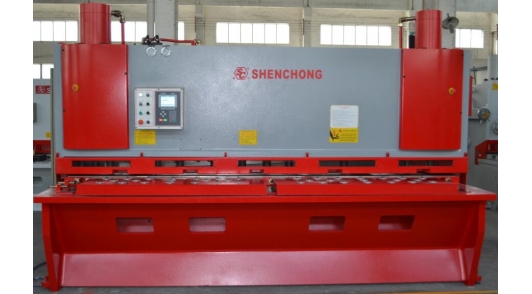

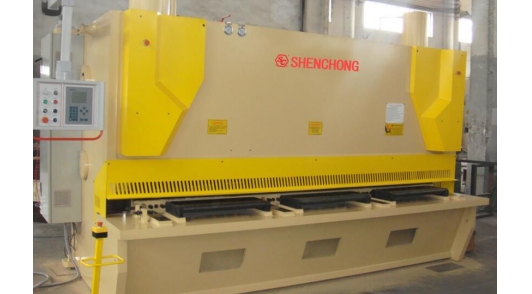

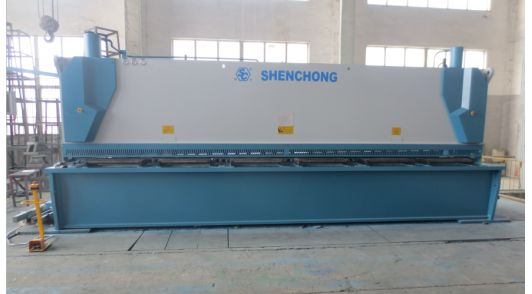

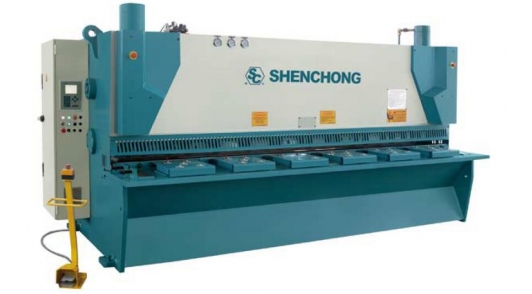

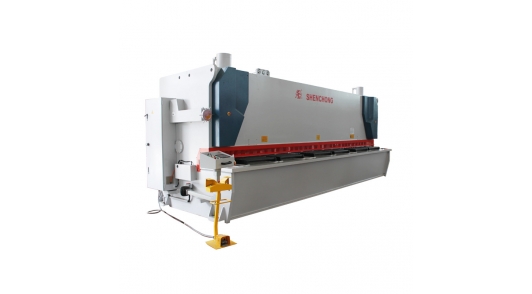

CNC数控剪板机

全自动剪板机配置德国ELGO数控系统,蓄能器返程平稳快速
电脑控制:剪板长度、剪板宽度、剪板厚度、剪切角度。


QC11K系列数控液压闸式剪板机的特点:

  采用最新电脑技术,具有结构紧凑,功能齐全等特点,为:1)剪板机的后挡料行程控制2)刀口间隙大小控制3)剪切角度的变化控制4)剪切行程控制 提供一套独特的解决方案。

  后挡料轴控制方式,伺服电机控制后挡料行程,后挡料的结构为直线导轨、滚珠丝杠,后挡料板为大小头,便于剪切角变化之后能挡住被剪切的材料。

  电脑通过直线编码器反馈数据控制剪切角度,通过电脑控制剪切行程

  电脑内有剪切角和刀口间隙材料表,根据材料表电脑控制刀口间隙调节量

  法国施耐德电器工作稳定无故障

  刀片精度高,上下左右可以任意调换

  工作台为y型结构,具有自动补偿功能,剪切精度更高

  机床是六点式无间隙滚动摩擦,剪切精度高

  集成式液压阀组,稳定可靠

  蓄能器回程,剪切时刀架体运行平稳,剪切回程转换无液压冲击声

    ◆ 进口卡套接头,确保液压管道工作稳定流畅



ELGO功能:

  高清晰LCD显示屏

  操作简单 目标值的输入简单方便;剪切角和刀口间隙、剪切行程,零件计数。各轴的目标值、当前值和件数均被显示在屏幕上。这些编码器输入端在模拟模式下运行。对后挡料可进行编程。

  人工微动操作

  单次运行

  程序存储器 可以控制1000个程序句。

  数字变速输出端

  模拟输出端

  电脑系统内有剪切角和刀口间隙材料表





标签:   数控剪板机 剪板机 全自动剪板机 液压闸式剪板机
型号剪板规格(450Mpa)剪板长度(mm)喉口深度(mm)后挡料行程(mm)剪切角度行程次数(Times/min)主电机功率(Kw)毛重(ton)外形尺寸(mm)
4x200042000806000.5°-2°145.53.82600x1680x1750
4x250042500806000.5°-2°145.54.23125x1750x1765
6x250062500807500.5°-2.5°147.54.83150x1840x1960
6x310063100807500.5°-2.5°127.56.83850x1840x1995
6x400064000807500.5°-2.5°107.58.84650x1840x2100
6x500065000807500.5°-2.5°87.513.55650x2050x2400
6x600066000807500.5°-2.5°87.516.56650x1980x2380
8x250082500807500.5°-2.5°147.563135x1840x2075
16x2500162500807500.5°-3°14-40379.83215x2200x2340
8x400084000807500.5°-2.5°107.59.54650x1890x2075
8x500085000807500.5°-2.5°715165650x2050x2400
8x6000860001007500.5°-2.5°715216805x2115x2715
10x25001025001007500.5°-3°10158.13195x1915x2205
10x31001031001007500.5°-3°8159.23895x1900x2235
10x40001040001007500.5°-3°615134695x1970x2450
10x50001050001007500.5°-3°515205700x2115x2715
10x60001060001007500.5°-3°515256905x2115x2800
12x25001225001007500.5°-3°10158.83195x2000x2210
12x31001231001007500.5°-3°815103895x1950x2240
12x40001240001007500.5°-3°615144710x1950x2485
12x50001250001007500.5°-3°530225750x2115x2800
12x60001260001007500.5°-3°530307150x2300x3100
16x25001625001007500.5°-3°8159.53215x1970x2340
16x31001631001007500.5°-3°715123915x1970x2455
16x40001640001007500.5°-3°61516.54715x2010x2590
16x50001650001007500.5°-3°522256000x2300x3000
16x60001660001007500.5°-3°537287250x2400x3100
20x25002025001007500.5°-3°62212.53235x2020x2465
20x31002031001207500.5°-3.5°530184150x2065x2755
20x40002040001207500.5°-3.5°430234955x2125x2885
20x50002050001207500.5°-3.5°437296000x2300x3050
20x60002060001207500.5°-3.5°537437150x2450x3280
25x25002525001207500.5°-3.5°537163465x2130x2710
25x31002531001207500.5°-3.5°537234120x2200x3000
25x40002540001207500.5°-3.5°437284950x2200x3150
30x25003025001207500.5°-4°437183465x2170x2770
30x31003031001207501°-4°337254200x2300x3200
40x2500402500807501.5°-4°437x2323770x2550x3400
40x3100403100807501.5°-4°337x2384300x3100x3600
40x40004040008010001.5°-4°345x2465200x3200x3800
