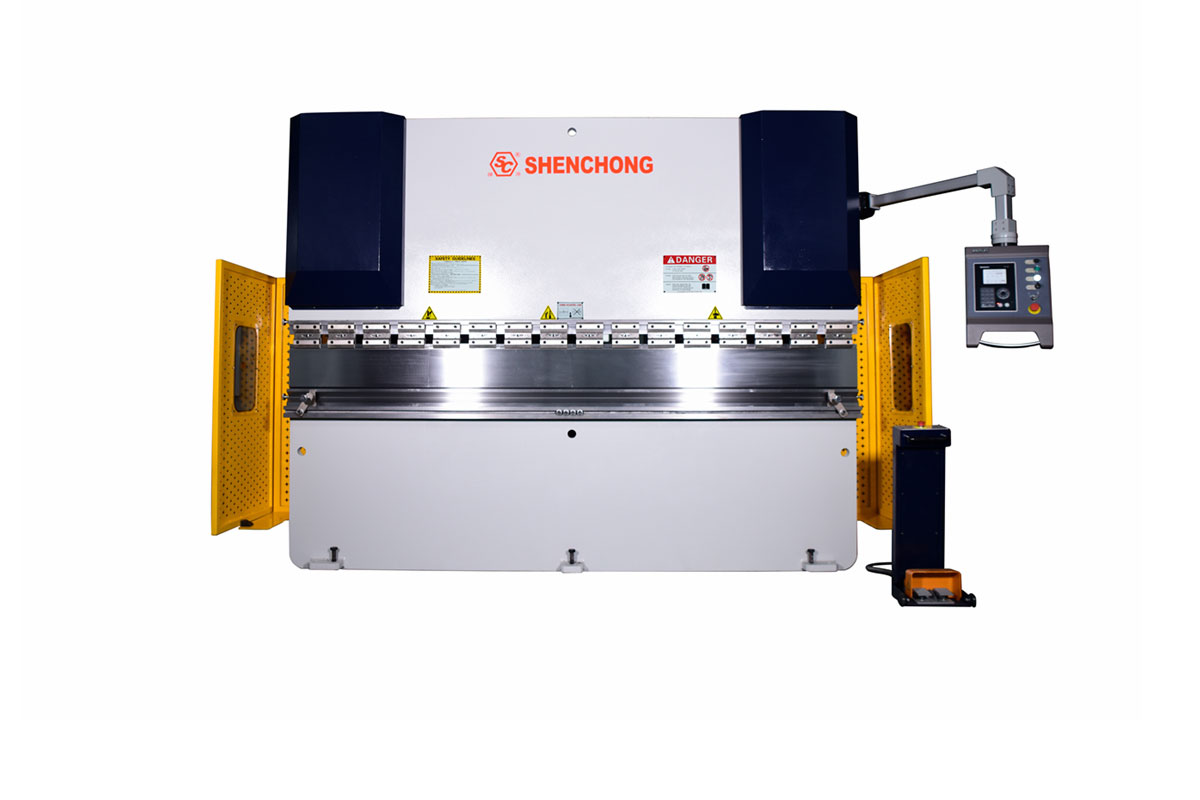

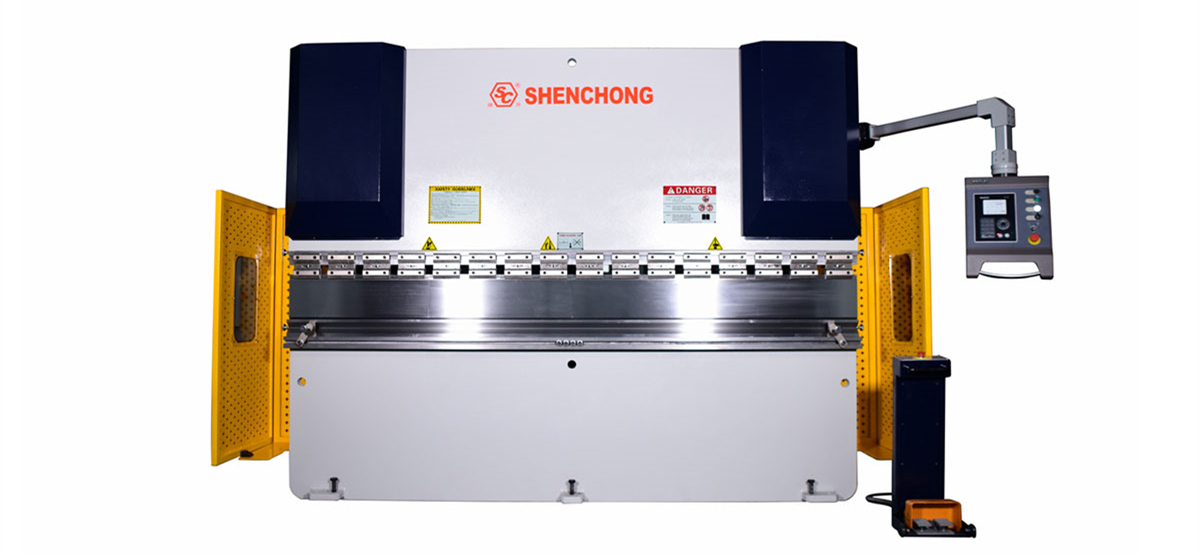

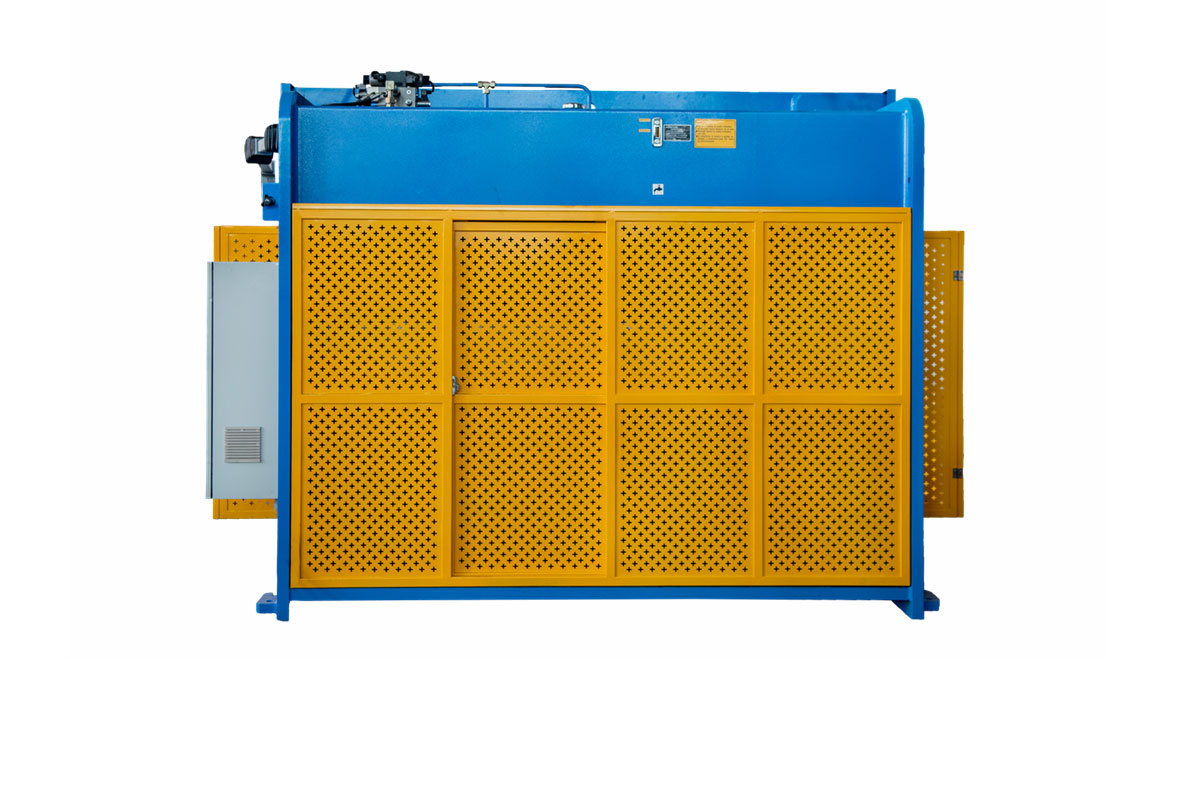

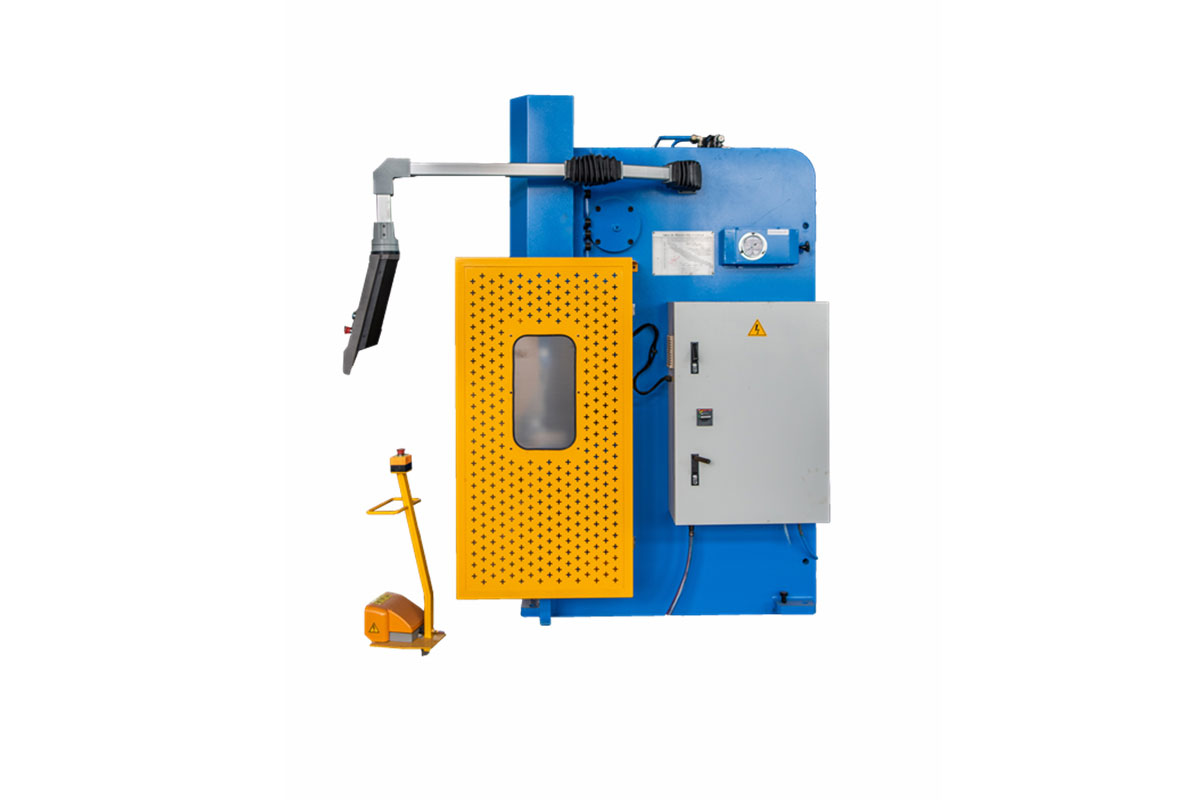

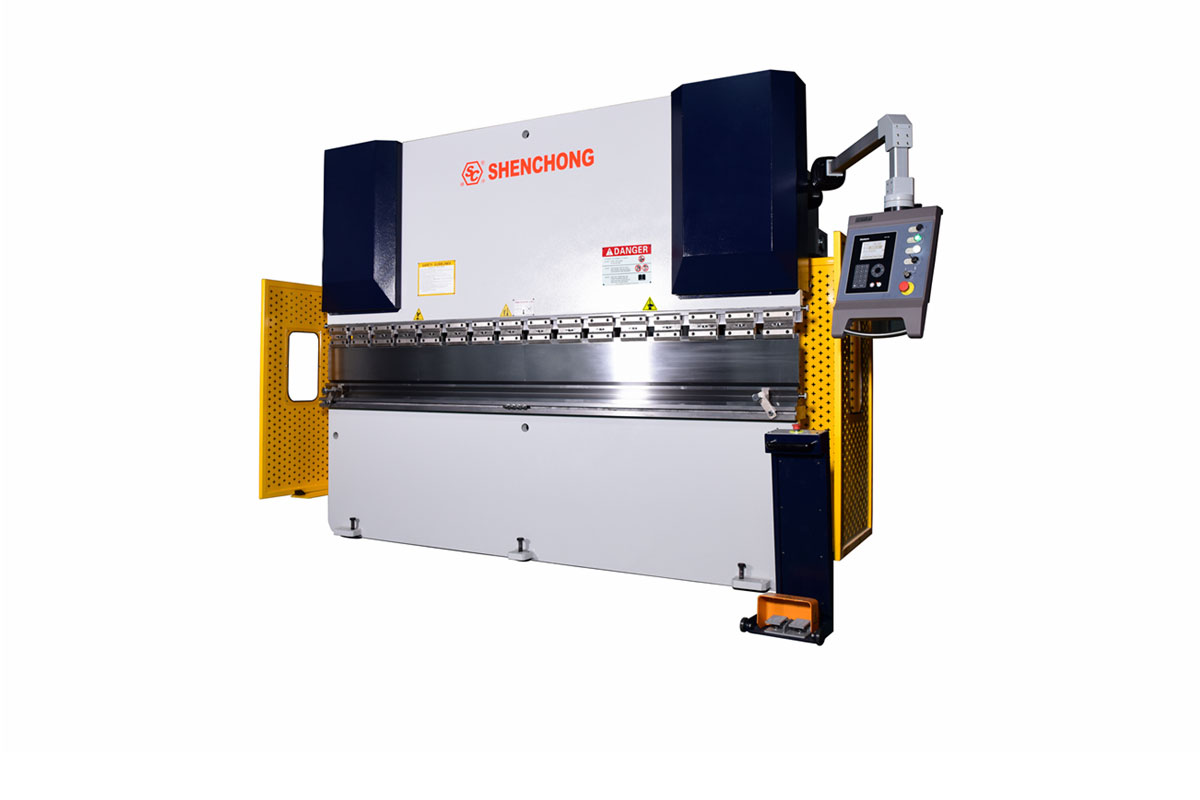

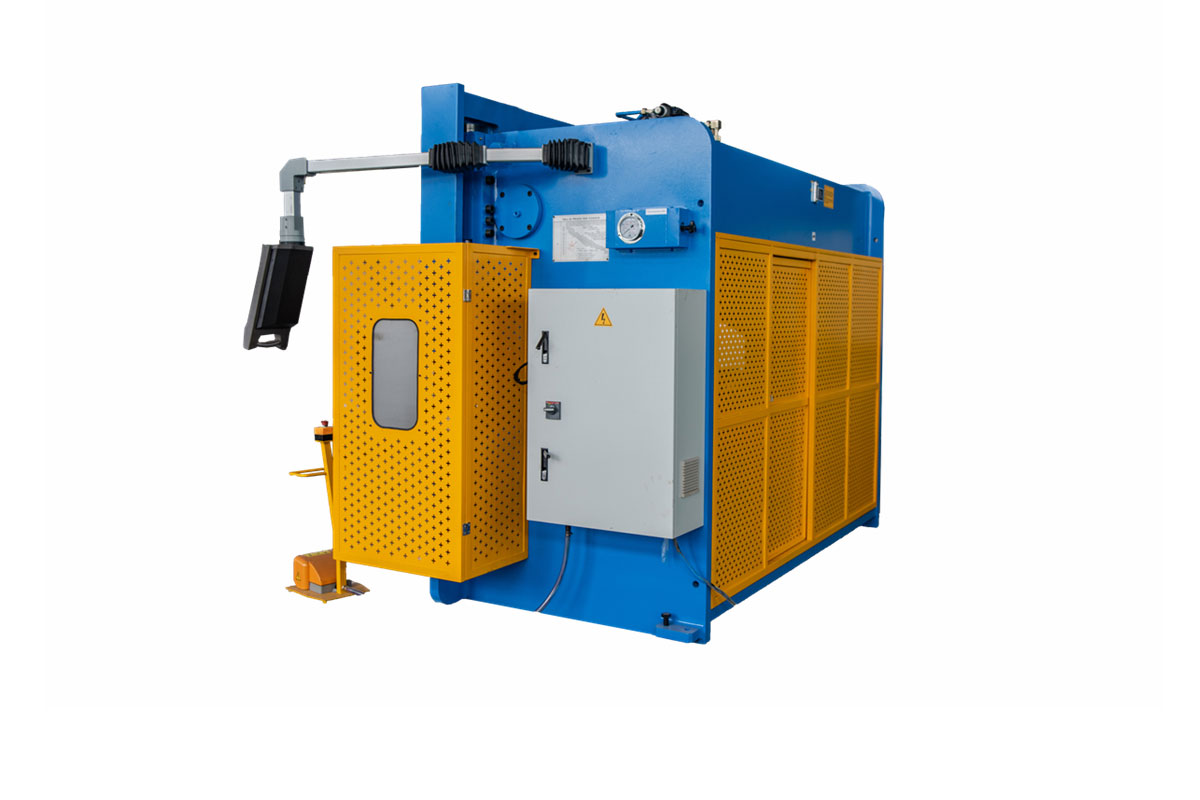

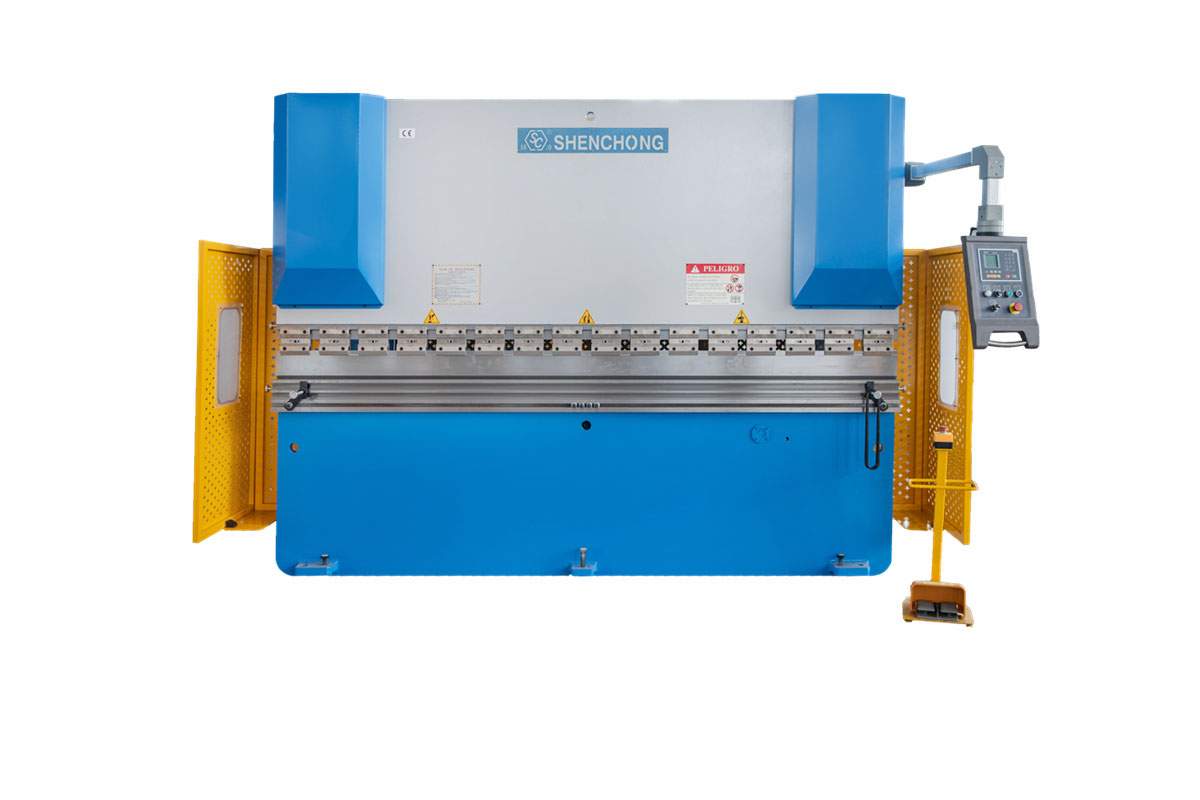

NC简易数控扭轴同步折弯机

全钢焊接结构,热处理消除内应力,有很好的刚性和稳定性;扭轴同步机械挡块平衡,精度高; 集成液压系统,滑块上传动,速度调节范围大,工作平稳可靠;数控调整折弯角度和后挡料行程;滑块行程调整机构与油缸总成分离,提高密封性;上模配有斜楔挠度补偿系统;250吨以上折弯机采用下工作台饶度补偿系统。

  全新的欧洲设计,流线型的外观

  全钢板整体焊接,抗震性强

  采用震动消除应力,稳定性好

  机器喷砂处锈,并喷有防锈漆

  机架部件经进口数控立体加工中心一次装夹加工成形,保证了各安装面的平行度及垂直度

  一流安全标准

滑块结构

  上动式折弯设计,低噪音,工作状态稳定

  下死点有保压时间,可编程,确保没制件精度

  通用的上模安装面,可最大限度满足模具的装夹要求

液压系统

  采用先进的集成式液压控制系统

  通过高刚性扭轴强迫同步折弯机,确保制件精度

  油缸内密封件均为进口件,质量佳,性能强

  液压系统有超负荷溢流安全保护

  油位高度清晰直观显示

  在额定负载下连续工作,液压系统保证无泄漏且加工持续稳定,精度高

后定位系统

  设备适用于生产多道折弯、高精度工件

  后挡料X轴采用滚珠丝杠、直线导轨传动,数字式交流伺服电机驱动。

  后挡料有退让控制功能

电气系统

  电气元件采用国外进口或合资,符合国际标准,安全可靠,寿命长,抗干扰能力强,电控柜有散热装置

  带有可移动的脚踏开头,方便操作,有紧急停电功能

CNC控制系统

  荷兰DELEM公司DA41系统

4.7英寸高清晰的LCD显示

★角度编程

★模具参数设定

★两数控轴的伺服电机定位速度可任意调节,从而提高工作效率。

★系统内部设置公/英制转换功能。

★系统设有自动退让功能,可使后挡料在折弯的过程中及时让开,避免了在折弯的过程中后挡料与板料之间的干涉。

★每次在机器断电后,重新启动时数控系统所控制的两轴将自动寻参考点,确保重复定位精度。

Y轴-控制滑块运动  X轴-控制后挡料前后运动






标签:   扭轴同步折弯机 数控折弯机
型号额定压力(kN)工作台长度 (mm)立柱间距(mm)喉口深度 (mm)行程 (mm)开启高度 (mm)主电机功率 (Kw)外形尺寸 LxWxH (mm)毛重(Ton)
63/2500630250020002501053455.52600x1350x21804.5
100/32001000320026003201453957.53300x1500x23557.2
125/32001250320026003201454057.53300x1570x24708.2
125/40001250400032004001454057.54100x1570x25209.2
125/50001250500038003201454057.55100x1570x270011.5
125/60001250600045003201454057.56100x1570x280014.5
160/3200160032002500320145415113300x1600x252511
160/4000160040003000320145415114100x1600x259512.8
160/5000160050003800320145415115100x1600x290016.5
160/6000160060004500320145415116100x1600x300018.8
200/3200200032002500320145420113300x1800x268512.5
200/4000200040003000320145420114100x1800x277514.2
200/5000200050003800320145420115100x1800x305019
200/6000200060004500320145420116100x1800x315022
200/3200250032002200400195430153300x1890x287514
250/4000250040003000400195435154100x1890x292016
250/5000250050003800400195435155100x1890x320022
250/6000250060004500400195435156100x1890x332026
300/3200300032002200400245490223300x2150x316018
300/4000300040002800400245490224100x2150x320020.5
300/5000300050003800400245490225100x2150x335025
300/6000300060004500400245490226100x2150x350029
400/4000400040002800400245495304100x2310x350028
400/5000400050003800400245495305100x2310x362033
400/6000400060004500400245495306100x2310x375038
500/4000500040002800500245505374100x2450x365034
