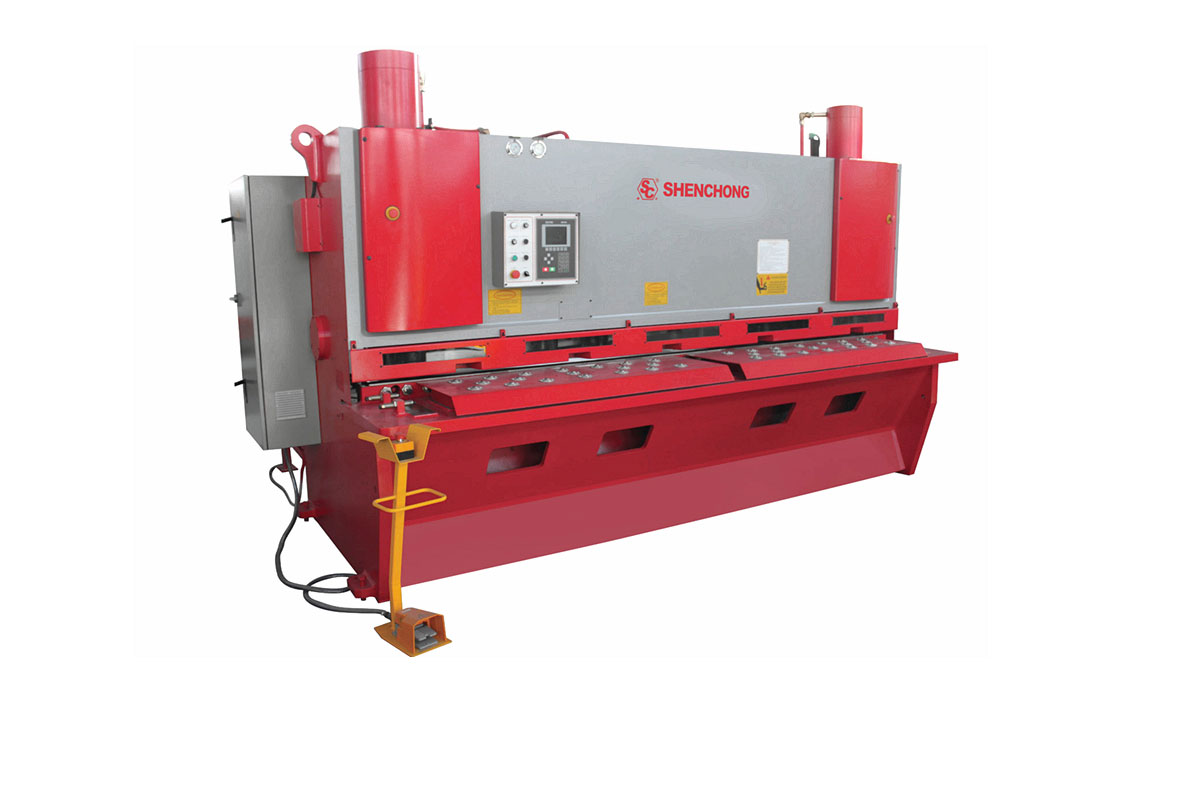

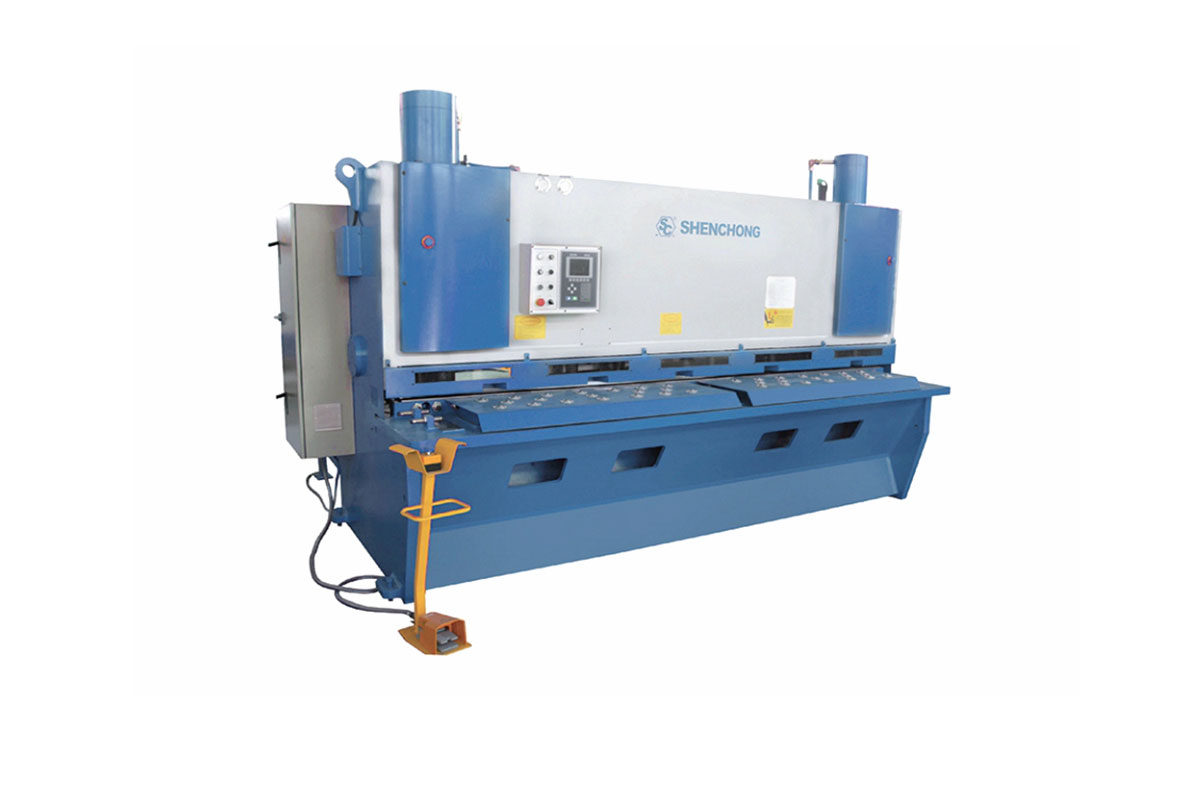

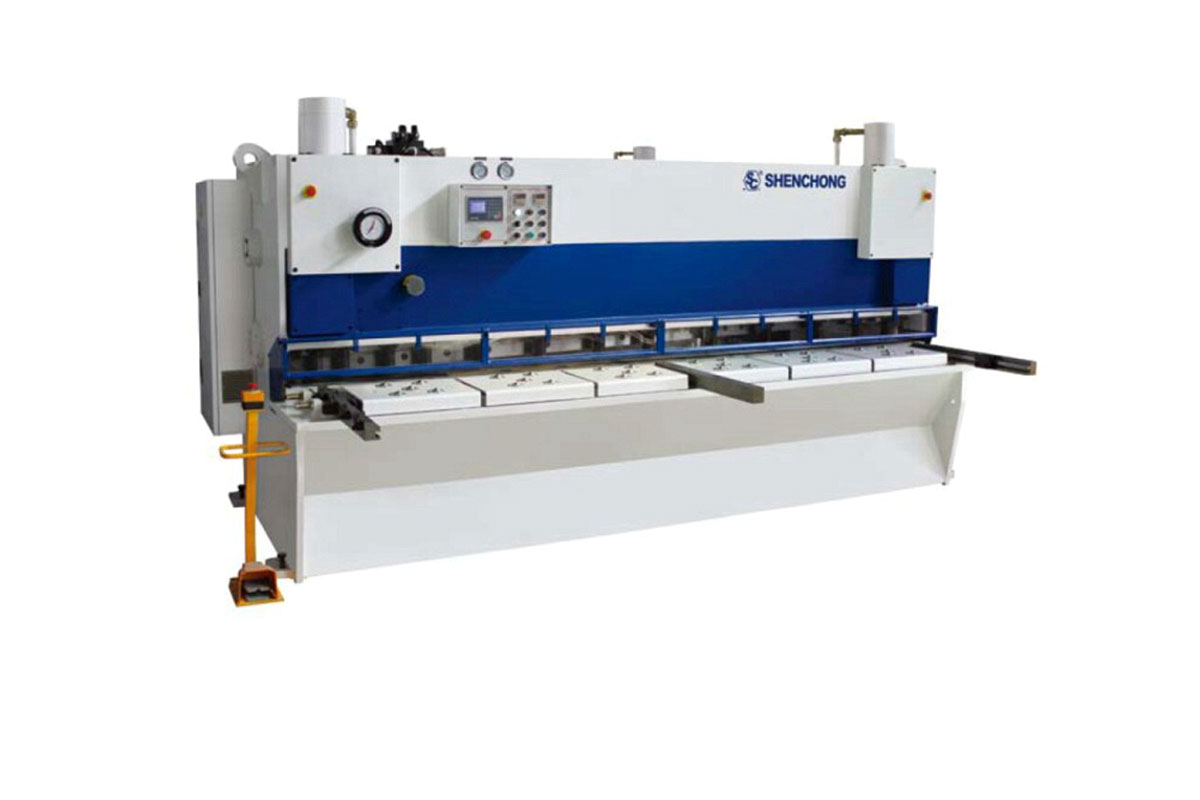

CNC数控高速剪板机

2倍的金属切割速度,提高生产效率,节约人工
金属板快速剪切增加刀片使用寿命,提高剪切质量

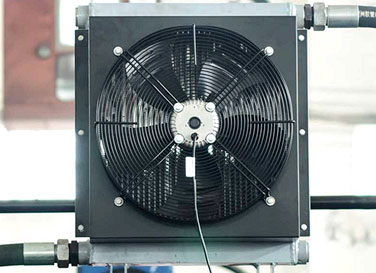

高速剪板机液压系统有温控装置,7*24小时连续使用.

  • 剪板厚度:0<6mm≤16mm
  • 剪板长度:0<2.5米≤6米
  • 主电机功率:15KW~30*2KW
  • 行程次数:10次/分钟~60次/分钟
神冲数控折弯机剪板机,金属板材加工机械

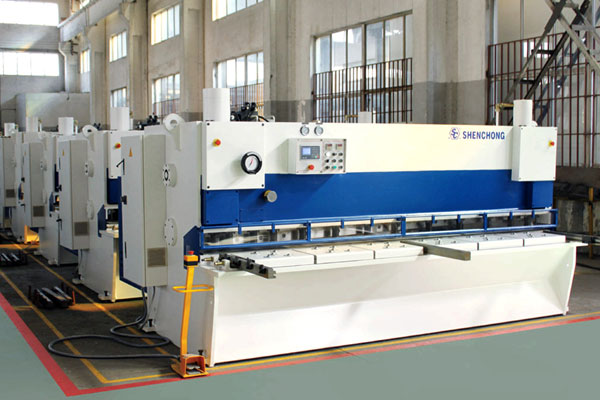

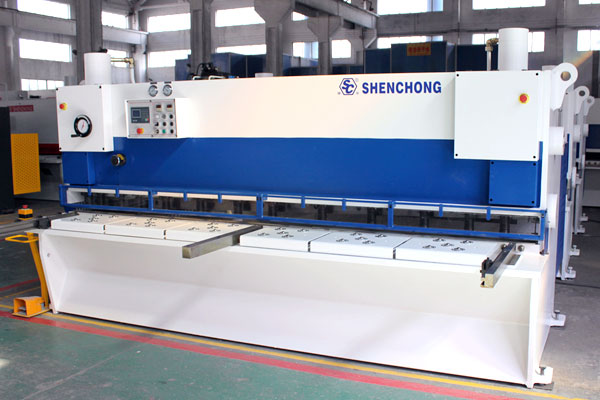

数控快速剪板机:新一代快速液压剪板机

快速剪板机的机剪板速度是普通剪板机的2倍,大大提高剪板的工作效率,同时也提高被剪切断面的剪切质量,减少剪刀口的磨损,增加剪刀刃的使用寿命。

快速剪板机采用全钢焊接结构(剪板机墙板、工作台、刀架体经二次回火工艺,消除应力),钢板焊接部位振动消除应力,具有极好的刚性与稳定性。

数控后挡料(精度0.2mm以内),后挡料后退到极限时可上翻,便于超长金属钢板料剪切,剪切角可调,减少板料扭曲变形。

神冲数控折弯机剪板机,金属板材加工机械

◆刀片间隙手轮调整,准确、迅速、方便;有灯光对线功能。

◆上刀架采用内倾结构,便于落料,并提高板材的剪切精度。可分段剪切,可设置和显示剪切次数。

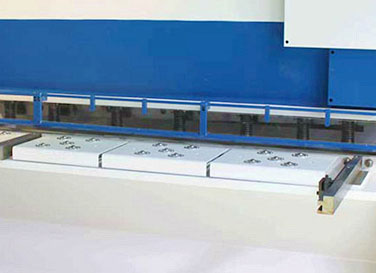

◆工作台为y形结构,剪板时具有自行补偿功能,工作台上有滚动托料球,能减少板料划伤,并可减少摩擦阻力。前托料杆有标尺、侧定位和前定位块,便于前定位剪切。

神冲数控折弯机剪板机,金属板材加工机械
神冲数控折弯机剪板机,金属板材加工机械

◆三点支撑滚动导轨,无导轨间隙。矩形刀片,四个刃口均可互换使用,寿命长。

神冲数控折弯机剪板机,金属板材加工机械

◆电气:主要的电气采用施耐德产品。

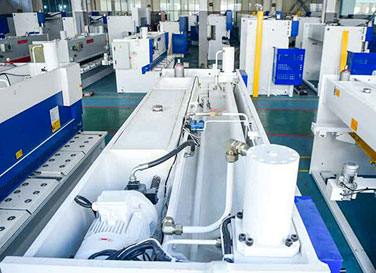

◆采用先进的液压集成阀块。结构紧凑,减少管路连接,提高了系统的可靠性与易维修性。串联油缸使机床在剪切时,剪切角不会变动。蓄能器回程平稳、迅速。

◆油缸:45号钢调质处理,内孔精镗、挤压(内表面强度高)。活塞杆:45号钢调质处理。

神冲数控折弯机剪板机,金属板材加工机械
神冲数控折弯机剪板机,金属板材加工机械

E21S数控系统: 高清液晶显示屏,具有中英文两种语言可选,一页显示编程参数,编写程序时更加快捷方便。

后挡料:智能定位,也可根据需要进行手动调整,去除机械式手摇定位装置。

具有参数一键备份与恢复功能,可根据需要随时恢复参数,降低维护成本。

面板上所有按键均为微动开关,经过EMC、高低温、振动等严格测试,确保产品的稳定性和使用寿命。


标签:   剪板机 快速剪板机 数控剪板机 高速剪板机
型号规格剪板厚度(450Mpa)剪板长度(mm)喉口深度 (mm)后档料行程(mm)剪切角度行程次数(次/分钟)主电机功率 (Kw)毛重(ton)外形尺寸 LxWxH (mm)
6x310063100806000.5°-2.5°20-601573935x1840x1995
6x400064000806000.5°-2.5°16-601594650x1840x2100
8x250082500806000.5°-2.5°20-60156.53135x1850x2100
8x310083100806000.5°-2.5°18-60157.23850x1990x2050
8x400084000806000.5°-2.5°15-60159.74650x1890x2100
12x2500122500807500.5°-3°16-50309.13195x2200x2210
12x3100123100807500.5°-3°14-503010.33900x2200x2250
12x4000124000807500.5°-3°12-503014.34710x2200x2400
16x2500162500807500.5°-3°14-40379.83215x2200x2340
16x3100163100807500.5°-3°12-403712.33915x2200x2450
16x4000164000807500.5°-3°10-403716.84715x2200x2600
