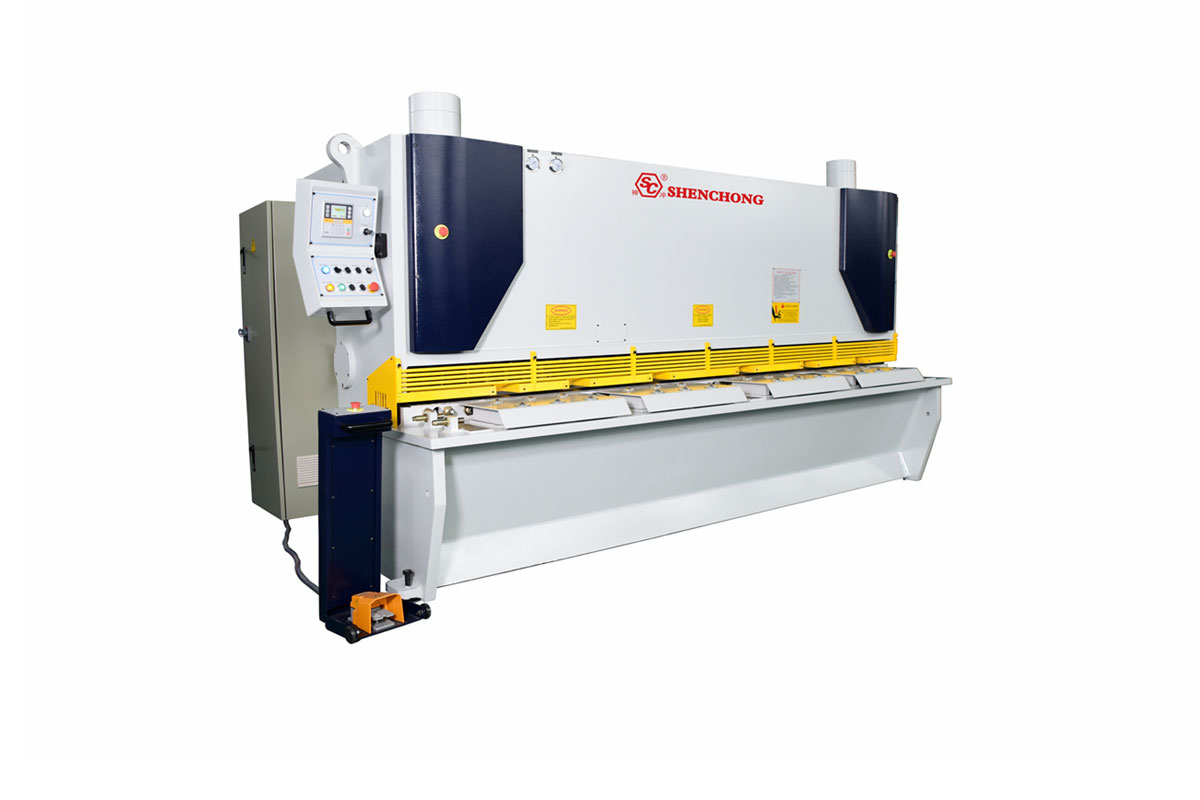

CNC数控高精度剪板机
无锡神冲剪板机是高精度剪切的代名词,全数控高精度剪板机采用德国ELGO数控系统,蓄能器返程平稳快速;剪板直线度达±0.03mm/m,剪板直线度可调整,板材可用于激光拼焊;具有很强的刚性和很好的剪切精度,最薄可提供剪切厚度0.2mm;CNC控制剪板长度、剪板宽度、剪板厚度、剪切角度;其剪切精度高于激光下料以及数控冲床下料,并且因此成为汽车钣金激光无熔剂拼焊的优质精剪供应商。
产品介绍
|
技术参数
|
机床配置
|
产品视频
无锡神冲 — 让制造更智能!


用于激光拼焊高精度剪板机的精密剪切优势:

  • 定位精度: +0.05mm
  • 送料速度: 500mm/s
  • 有效定位尺寸: 1500/2500//3000/3500mm
  • 采用伺服电机,精密滚珠丝杆直线导轨,气动夹钳装置。
  • 剪切角较小,剪切力较大,扭曲变形小,机架强度高,刀口直线度好
  • 刀片间隙极均匀,上、下刀片之间的磨损减少,刀片的使用寿命长
  • 剪切端面质量高,毛刺较小,剪切端面的垂直度,直线度误差较小

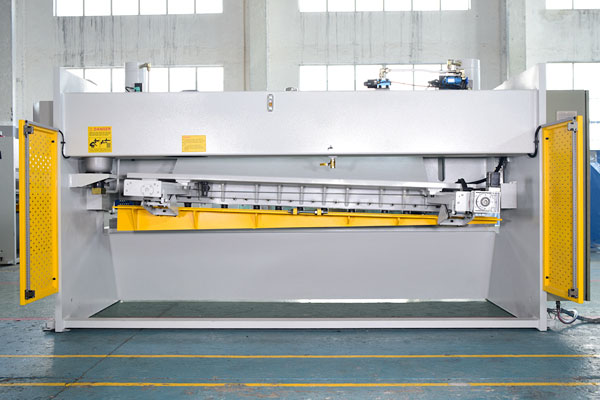

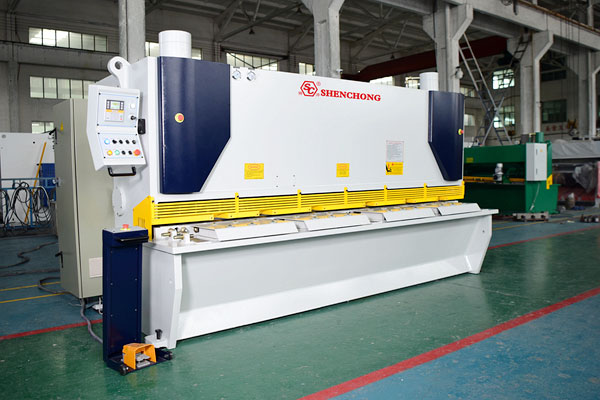

高精度数控剪板机侧视图


无锡神冲高精度剪板机高精度范围在0.03mm/m, 激光焊拼的要求不能超过0.1mm,神冲剪切的板材适合做激光拼焊。激光拼焊对剪切下来的板材直线度要求非常高,普通剪板机精度远远达不到要求,神冲高精度剪板机单边剪切度只有0.03mm,远大于激光焊拼的要求。因此成为汽车钣金激光无熔剂拼焊的优质精剪供应商。

神冲高精度全数控剪板机特点:

采用最新电脑技术,具有结构紧凑,功能齐全等特点,为:

  • 剪板机的后挡料行程控制
  • 刀口间隙大小控制
  • 剪切角度的变化控制
  • 剪切行程控制 提供一套独特的解决方案

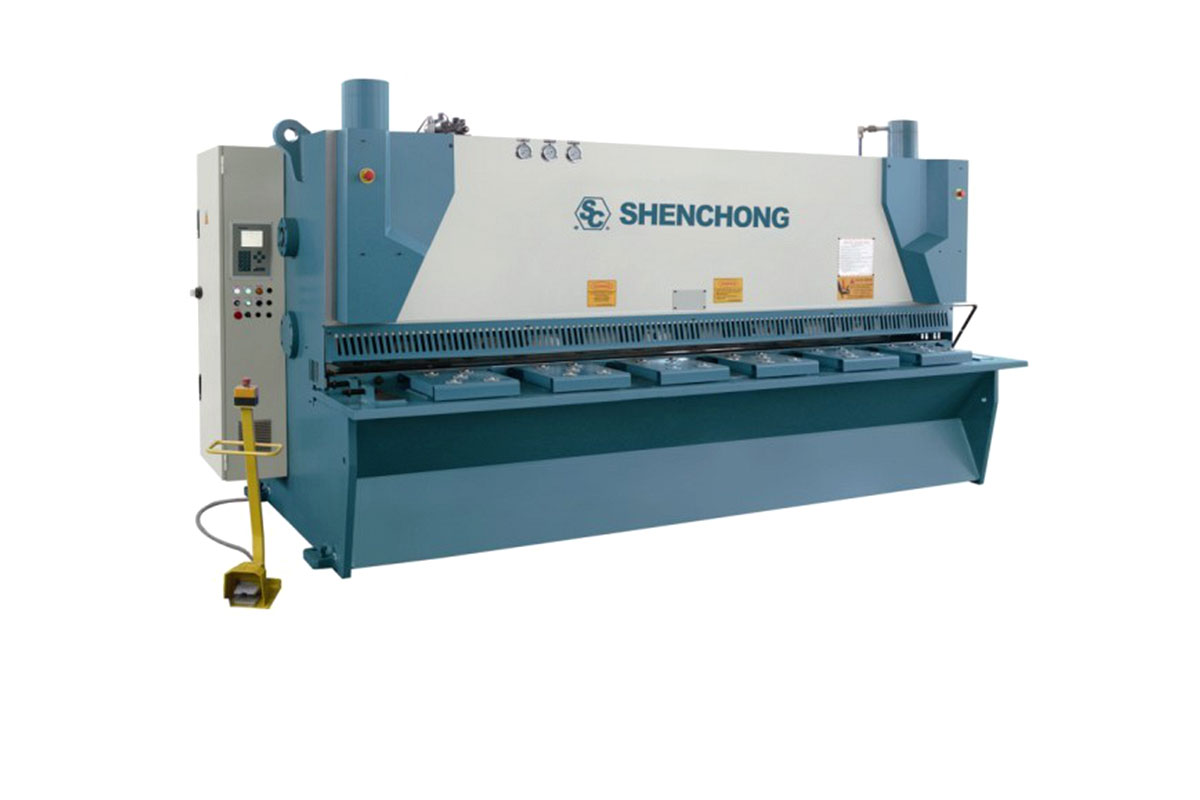

全数控高精度剪板机后视图

  • 后挡料轴控制方式,伺服电机控制后挡料行程,后挡料的结构为直线导轨、滚珠丝杠,后挡料板为大小头,便于剪切角变化之后能挡住被剪切的材料。
  • 电脑通过直线编码器反馈数据控制剪切角度,通过电脑控制剪切行程
  • 电脑内有剪切角和刀口间隙材料表,根据材料表电脑控制刀口间隙调节量
  • 法国施耐德电器工作稳定无故障
  • 刀架板直线度可调,刀片精度高,上下左右可以任意调换
  • 工作台为y型结构,具有自动补偿功能,剪切精度更高
  • 机床是六点式无间隙滚动摩擦,剪切精度高
  • 集成式液压阀组,稳定可靠
  • 蓄能器回程,剪切时刀架体运行平稳,剪切回程转换无液压冲击声
  • 进口卡套接头,确保液压管道工作稳定流畅


ELGO数控系统功能:


高精度剪板机ELGO P40数控系统

  • 高清晰LCD显示屏
  • 操作简单 目标值的输入简单方便;剪切角和刀口间隙、剪切行程,零件计数。各轴的目标值、当前值和件数均被显示在屏幕上。这些编码器输入端在模拟模式下运行。对后挡料可进行编程。
  • 人工微动操作
  • 单次运行
  • 程序存储器 可以控制1000个程序句。
  • 数字变速输出端
  • 模拟输出端
  • 电脑系统内有剪切角和刀口间隙材料表

电控系统由电控柜、操作控制台、手持式控制盒。本机控制电器(包括PLC)均安装在配电柜内。采用触摸屏显示和操作,操作方便。主电路采用三相380V/50Hz交流电,NC控制输入电路采用24V直流电,控制输出回路采用220V/50Hz交流电。一台主电机驱动下辊旋转,一台电机驱动上辊水平移动,一台电机驱动一套液压泵站,具有短路过热保护。主要原器件采用施耐得产品。严格按照国家标准制作,结构布置合理,具有必要的安全保护措施。

细节展示

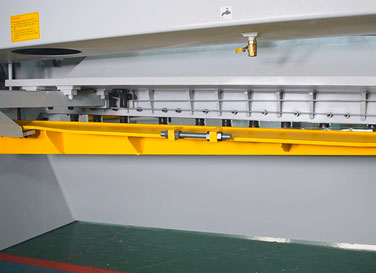

高精度数控剪板机后挡料
后挡料
轴控制方式伺服电机控制挡料行程
重复定位精度:±0.02mm
任意定位精度:±0.03mm

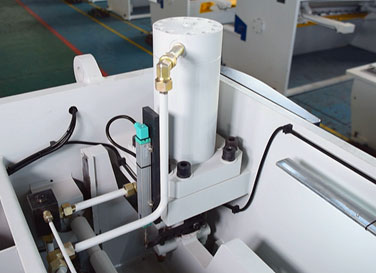

液压系统
集成式液压阀组,稳定可靠
全数控高精度剪板机液压系统
高精度数控剪板机工作台

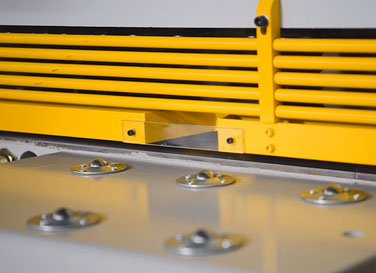

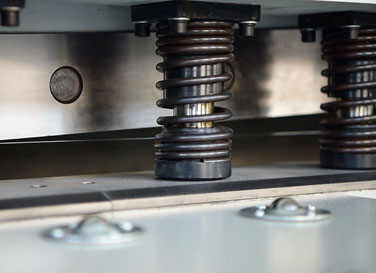

防护装置
滚动托料球减少板料划伤
减少摩擦阻力
工作台
y型结构
具有自动补偿功能
剪切精度更高
剪板机工作台
