CNC前送料数控剪板机

采用荷兰Delem公司的DAC360/310系统,高亮度LCD显示。
可控制后挡料、剪切角度、刀口间隙、可记忆剪切次数。
系统具有的自动退让功能,避免了板料与刀片的摩擦。
系统可以根据板料的宽度自动计算剪切行程,最大限度节约剪切时间。
数控系统内存100个程序,每个程序可编25个工步。

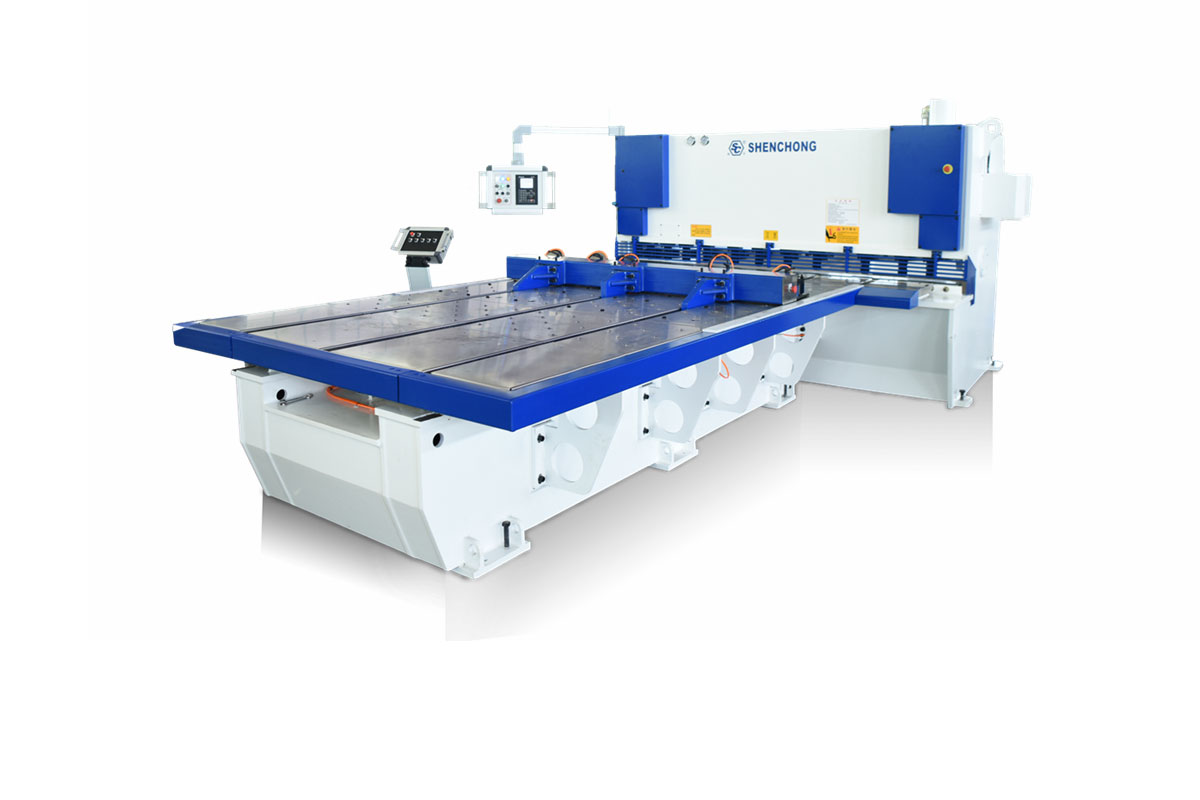

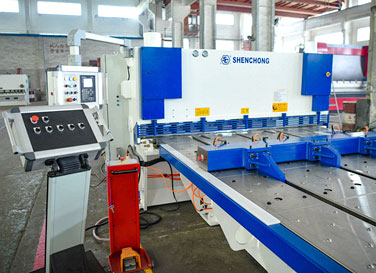

前送料全自动剪板机图片

一、QC11KQ系列数控前送料剪板机液压闸式)的特点:

QC11KQ系列液压闸式剪板机是直接引进欧洲技术的新一代剪板机。

1、采用欧洲风格的机器造型设计,新颖独特,美观大方。

2、机架采用钢结构件,经回火处理消除其内应力,刚性强、组织稳定性好。

3、刀架采用钢结构件,在油缸的作用下,沿滚轮上下运动,实现剪切动作。

4、前送料架采用钢结构件,经回火处理,消除内应力、刚性强、稳定性好。

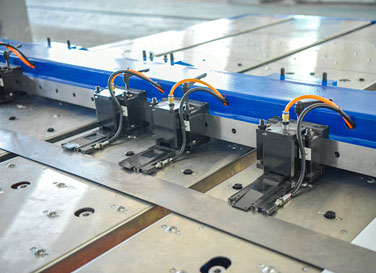

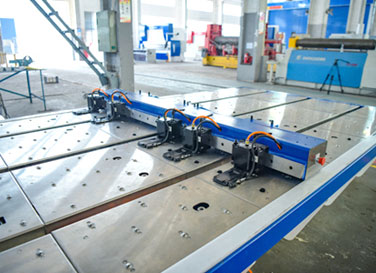

5、前送料采用进口精密滚珠丝杠传动,直线导轨导向,数字式交流伺服电机驱动。定位准确,运行快速平稳,前送料台面由钢球、毛刷相间排布。

6、压料机构由一组压料油缸组成,压料油缸在压力油作用下,克服弹簧力压紧板料。在剪切完成后,借助于弹簧力而复位。

7、采用世界一流的美国FIRST阀组公司液压剪板机专用系统。

8、液压系统有超负荷溢流安全保护,油位高度清晰直观显示,机床可在额定负载下连续工作16小时,液压系统保证无泄漏且加工持续稳定,精度高。

9、数控系统采用荷兰DELEM360。实现剪切角度、刀片间隙、剪切行程。

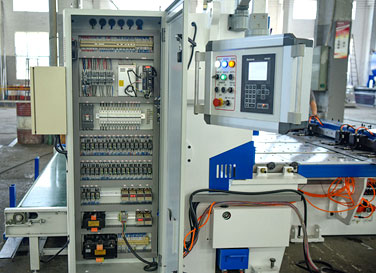

10、    电气元件采用国外进口或合资,符合国际标准,安全可靠,抗干扰能力强。

11、    标配四面刃分段刀具一付,派勒刀片。

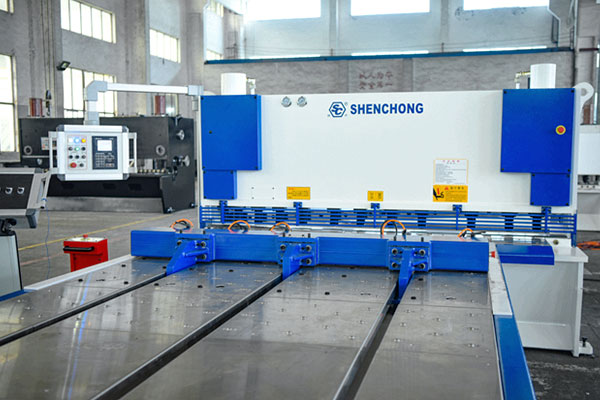

前送料全自动剪板机图片-1

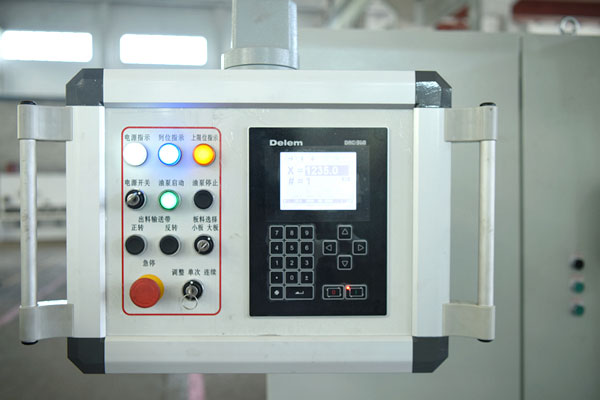

二、DAC360数控系统功能:

4.7英寸单色LCD显示。

高质量的金属片薄膜开关。

◆直接输入所剪切板料的参数,系统所控制的两轴自动定位。

◆系统存储25个加工工序,根据需要任意调用,并且自动执行,操作方便。

三轴数控的电机定位速度可任意调节,从而提高工作效率。

◆系统内设置参数调整功能,可任意修改两轴的参考点.从而调节数控系统的定位值。

◆系统设有自动退让功能,可使送料架在剪板的过程中及时让开,避免了在剪板的过程中刀片与板料之间的磨擦。

◆每次在机器通断电后,重新启动时数控系统所控制的两轴可以自动寻参考点,确保重复定位精度。

◆前送料定位精度0.1mm,重复定位精度0.06mm




标签:   前送料剪板机 数控剪板机 全自动剪板机 剪板机
前送料数控全自动剪板机技术参数与型号对照表
型号剪切厚度(450Mpa)剪切长度(mm)喉口深度(mm)前送料行程(mm)剪切角度行程次数 (次/分钟)主电机功率 (千瓦)
6x2500625008025000.5°-2.5°147.5
6x3100631008025000.5°-2.5°127.5
6x4000640008025000.5°-2.5°107.5
6x5000650008025000.5°-2.5°811
6x6000660008025000.5°-2.5°811
8x2500825008025000.5°-2.5°1411
8x3100832008025000.5°-2°1011
8x4000840008025000.5°-2.5°1011
8x5000850008025000.5°-2.5°715
8x60008600010025000.5°-2.5°715
10x250010250010025000.5°-3°1015
10x310010310010025000.5°-3°815
10x400010400010025000.5°-3°615
10x500010500010025000.5°-3°515
10x600010600010025000.5°-3°515
12x250012250010025000.5°-3°1015
12x310012310010025000.5°-3°815
12x400012400010025000.5°-3°615
12x500012500010025000.5°-3°530
12x600012600010025000.5°-3°530
16x250016250010025000.5°-3°815
16x310016310010025000.5°-3°715
16x400016400010025000.5°-3°615
16x500016500010025000.5°-3°530
16x600016600010025000.5°-3°537
20x250020250010025000.5°-3°622
20x310020310012025000.5°-3.5°530
20x400020400012025000.5°-3.5°430
20x500020500012025000.5°-3.5°437
20x600020600012025000.5°-3.5°537
25x250025250012025000.5°-3.5°537
25x310025310012025000.5°-3.5°537
25x400025400012025000.5°-3.5°437
30x250030250012025000.5°-4°437
30x310030310012025001°-4°337
40x25004025008025001.5°-4°437x2
40x31004031008025001.5°-4°337x2
40x40004040008025001.5°-4°345x2
