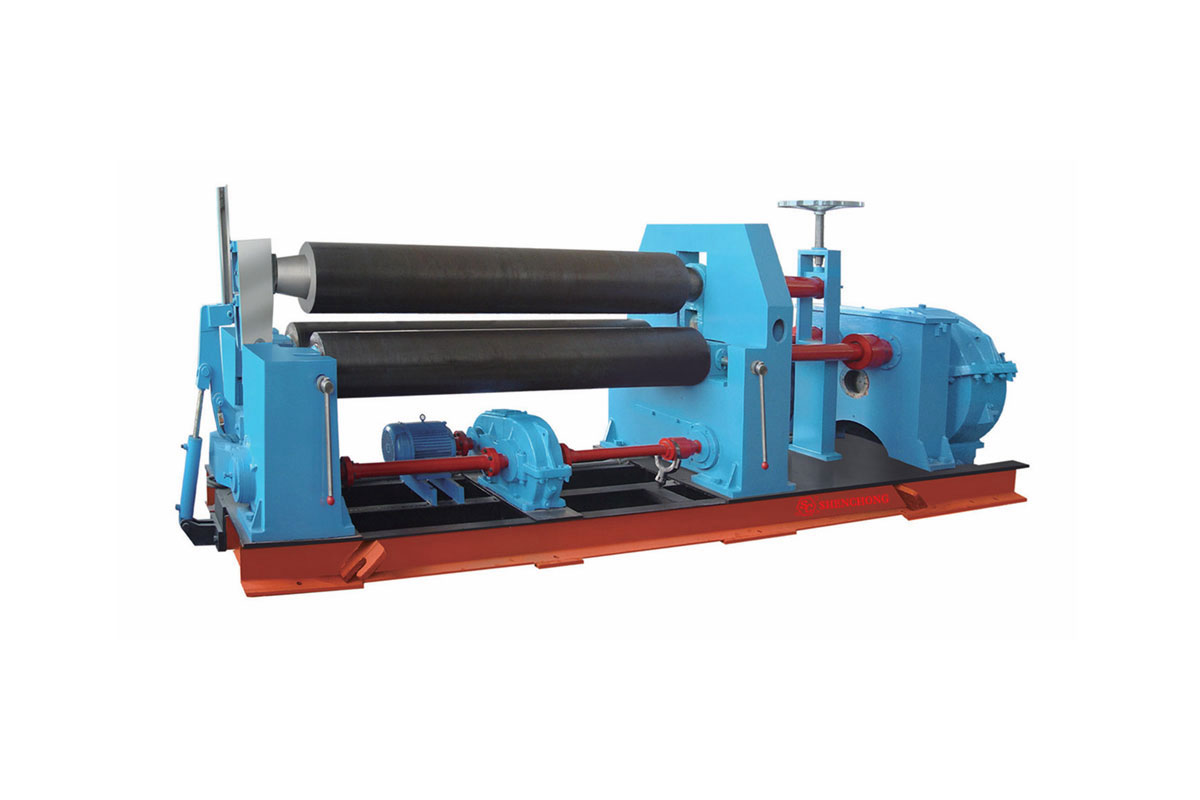

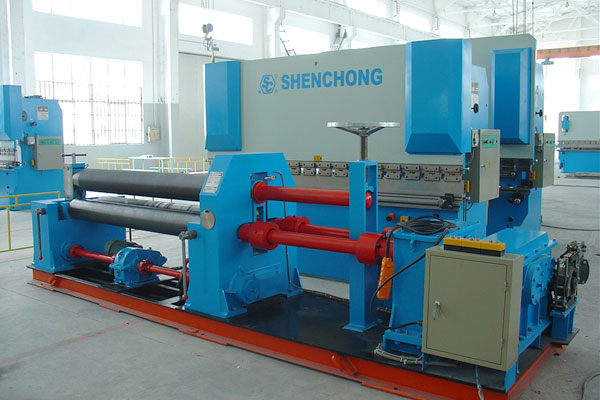

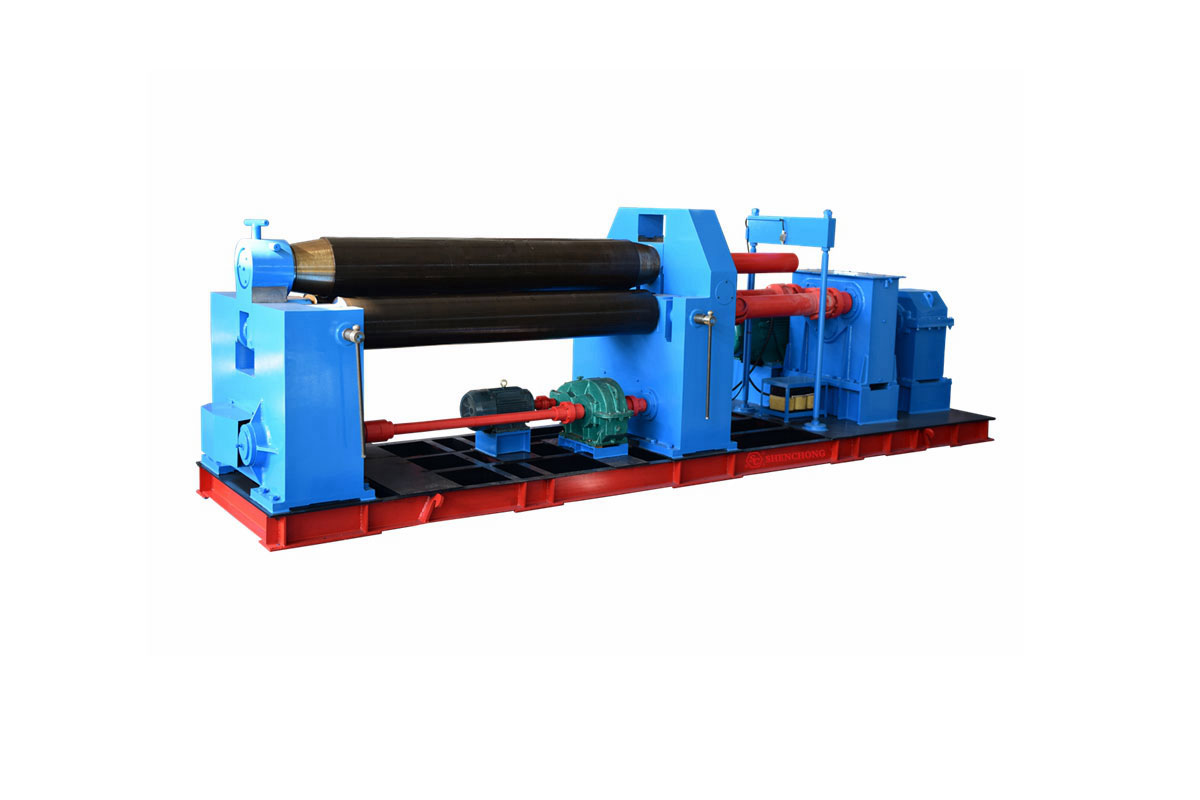

机械水平下调式三辊卷板机
神冲机械水平下调式三辊卷板机 易操作 智能化 金属卷板设备,它先后构成两种非对称式三辊卷板机,从薄板到厚板,从预弯端部到卷圆一次性完成整个工序,另卷制圆锥筒极为方便。
产品介绍
|
技术参数
|
机床配置
|
产品视频

无锡神冲 — 让制造更智能!

神冲机械水平下调式三辊卷板机是易操作智能化金属卷板设备,它先后构成两种非对称式三辊卷板机,从薄板到厚板,从预弯端部到卷圆一次性完成整个工序,另卷制圆锥筒极为方便。

整机组成

  • 上辊部分:上辊、倾倒平衡装置、卸料装置、
  • 下辊部分:两下辊左右机架、电机、减速机、分动箱、万向节、水平移动装置
  • 架体部分:底座、电机底座、减速机底座、分动箱底座
  • 电气部分: 本设备由左右机架、上辊装置、下辊装置、底座、翻倒装置、卸料平衡装置、分动装置、电气系统系统组成。

结构特点

  • 本机结构由底座、上下辊支架、主驱动系统、电气系统等组成。
  • 底座及机架采用焊接结构,严格要求焊缝质量,并进行消除应力处理,以保证机器在工作负荷下有足够的强度和刚度,从而提高卷制精度。
  • 下辊驱动、上辊升降、均有电气执行,全部操作采用电气集中控制,操作方便。
  • 下辊水平调节:手动

机械水平下调式三辊卷板机

工作部分

上辊装在两无油自润滑轴承体内,分别镶在两侧的机架内侧,由两端蜗轮驱动上辊升降运动。

  • 高精度的端部预弯

在一定范围内上辊可直接加压预弯,能够完成高精度的端部预弯

  • 制品精度超群

上辊与下辊左右平移配合调节,连续弯曲,从薄板到厚板这一广泛的范围内能够卷制理想的制品。

机械水平下调式卷板机

机械对称性

  • 该三辊卷板机的上辊通过液压缸中的液压油作用于活塞杆,在两下辊中心对称处作垂直升降运动。是液压传动。
  • 两个底部滚轮进行旋转运动。电机通过齿轮减速器和万向链联轴器连接下辊,为卷板提供扭矩。
  • 两下罗拉下方设有多组支撑罗拉,可提高下罗拉的刚性。

SW11机械对称式三辊卷板机的优缺点:

  • 简易卷板机:结构简单,操作方便,操作台可移动。
  • 保持下辊标准高度,方便进料和操作。
  • 机架整体淬火消除应力,永不变形。
  • 建筑行业、汽车维修行业、机械厂最佳性价比选择。

对称式三辊卷板机组件:

  • 工作辊:上辊、下辊及相关附件
  • 框架及相关配件
  • 机器底座
  • 电机和减速机
  • 放电装置
  • 电器零件
  • 液压元件

应用:

  • SW11机械对称三辊卷板机适用于金属零件加工,需要其他辅助设备对板端进行预弯。
  • 如果您需要弯曲<25x2500mm 的板材,这是最具成本效益的选择。
  • 低价购买SW11滚压机的客户来自建筑行业、汽车维修行业、机械厂等。



细节展示

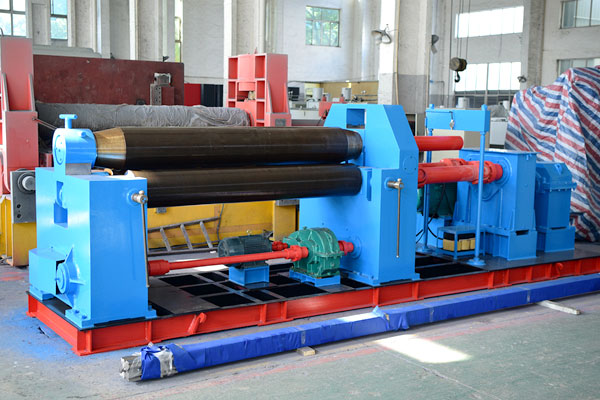

机械水平下调式三辊卷板机工作辊
工作辊
维护方便、使用寿命长
主传动效率高、节约功耗

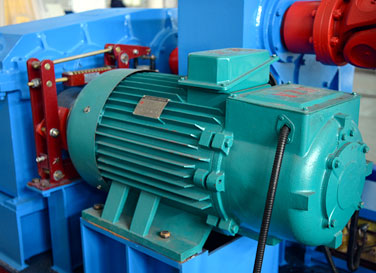

驱动系统
液压驱动
水平下调式卷板机驱动系统

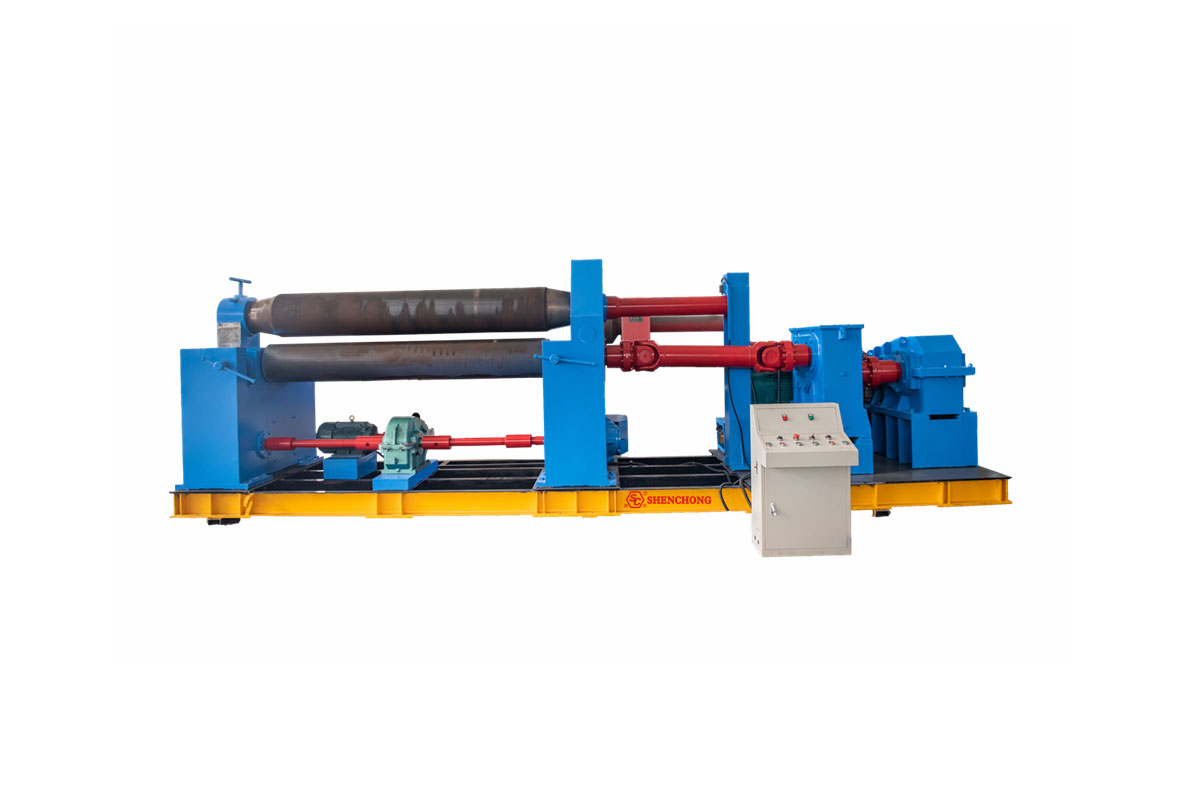

机械水平下调式卷板机电气系统
电气系统
施耐德电气元件
集中控制

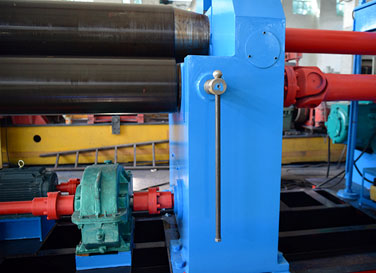

上下辊支架
上辊与下辊左右平移配合调节
水平下调卷板机上下辊支架
