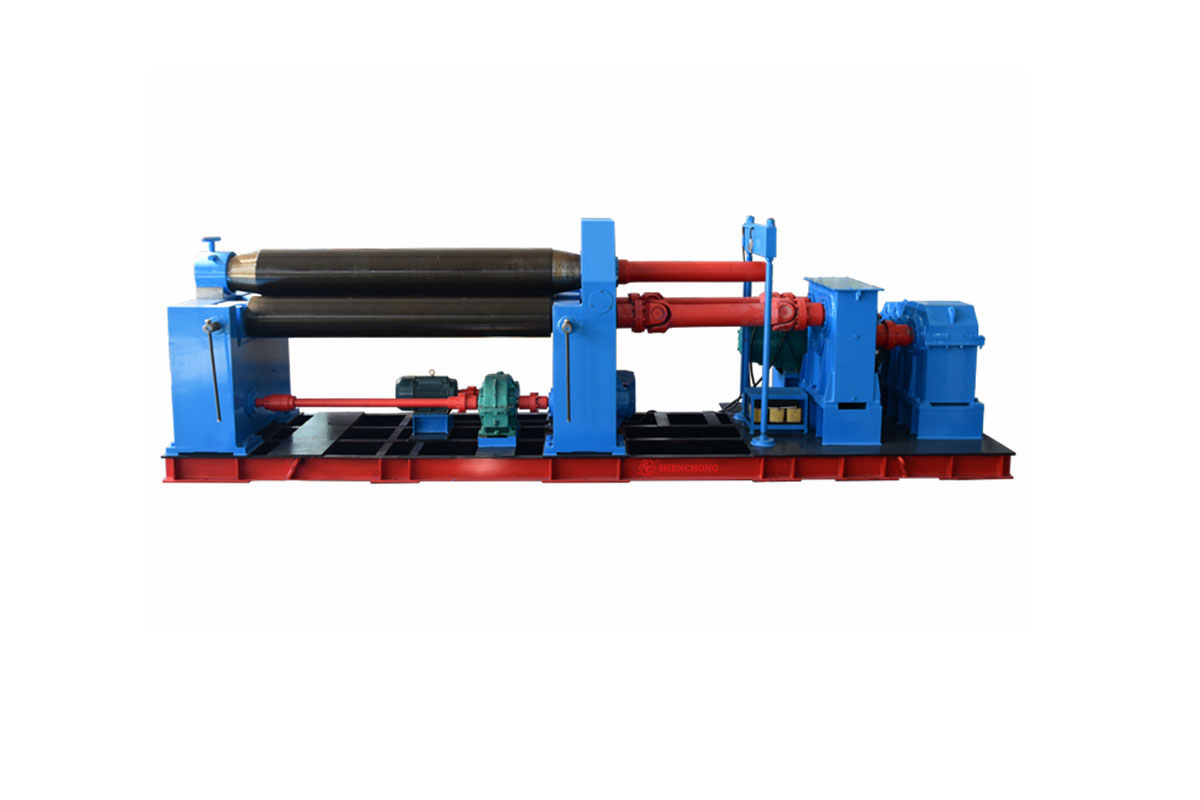

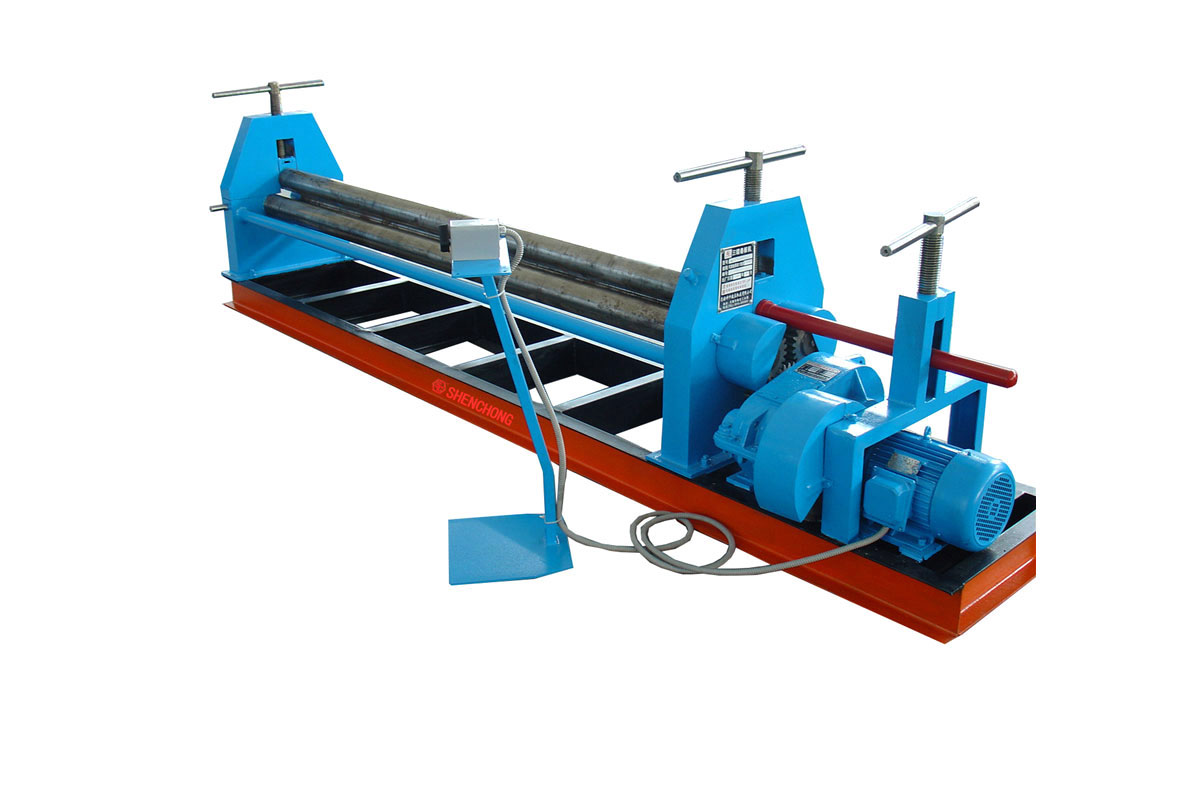

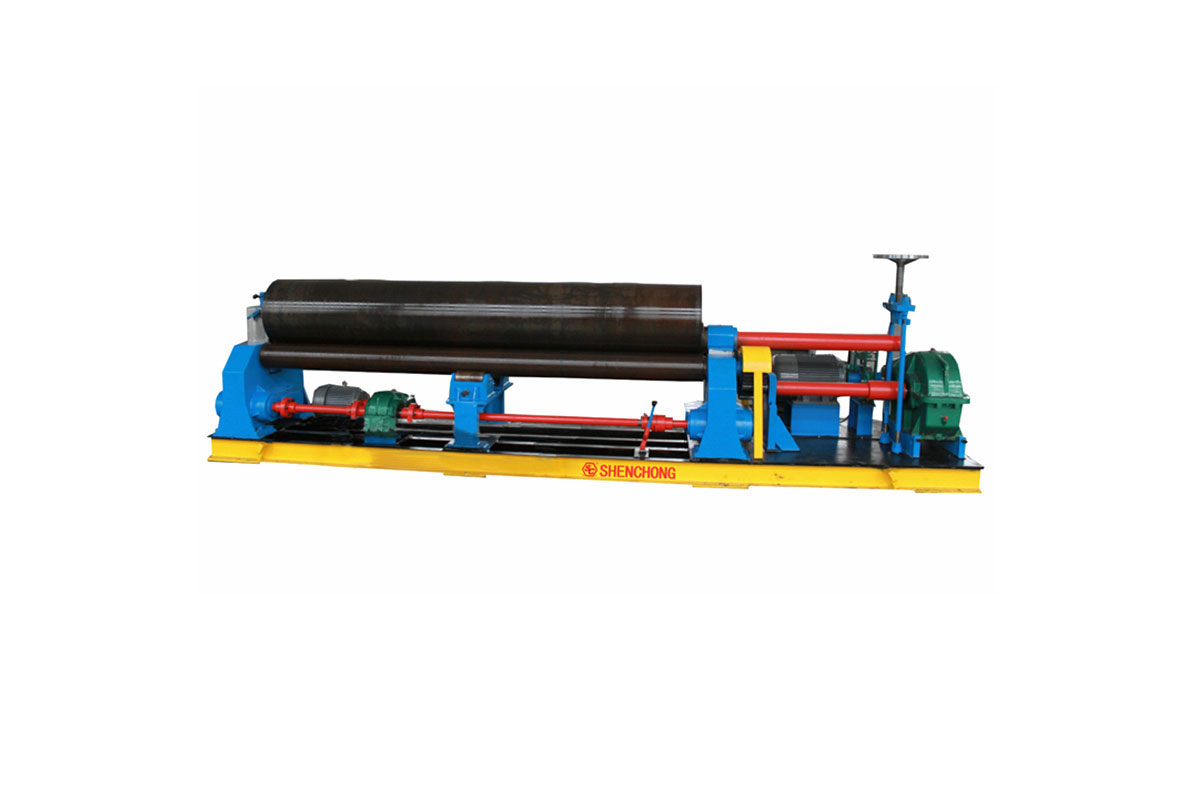

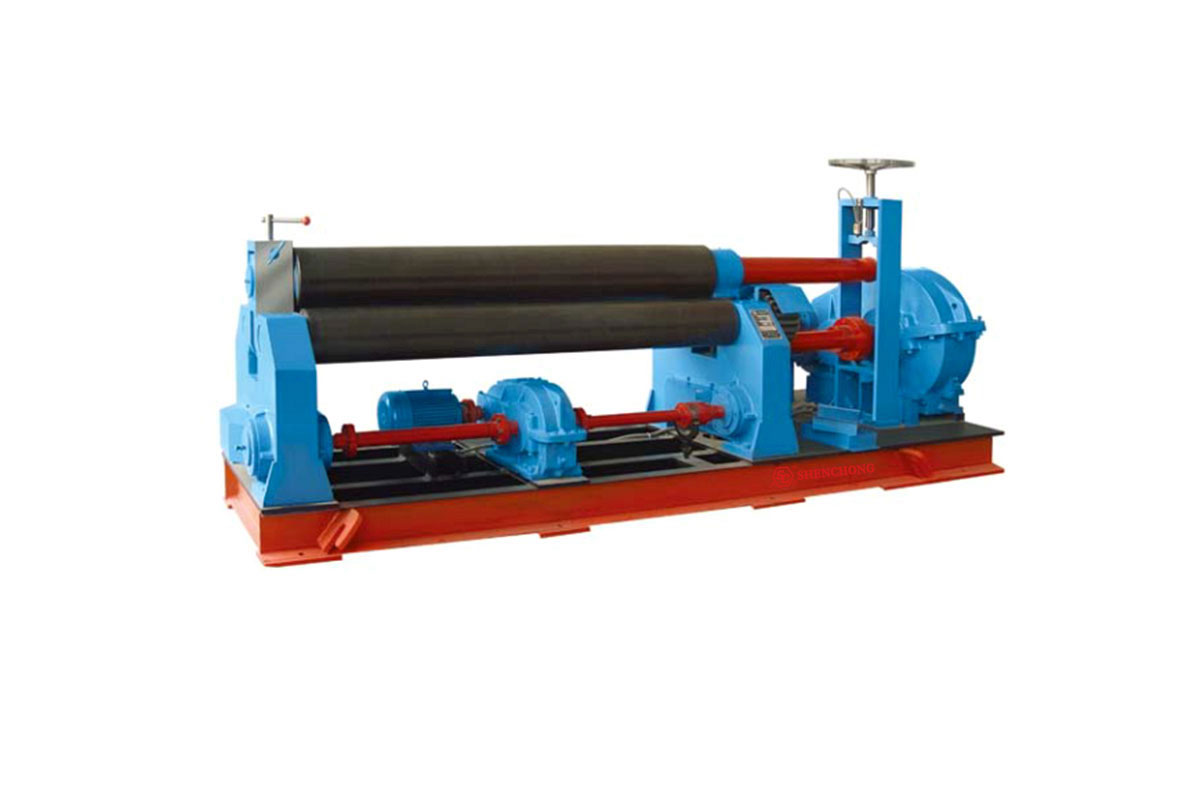

机械对称三辊卷板机
无锡神冲三辊对称卷板机高效、易操作、智能化卷板设备,结构简单,操作方便,可移动式操作台,下辊为动力辊,原位旋转,上辊为被动辊。
产品介绍
|
技术参数
|
机床配置
|
产品视频

无锡神冲 — 让制造更智能!


  • 神冲三辊对称卷板机高效、易操作、智能化卷板设备结构简单,操作方便可移动式操作台;
  • 该机结构为机械对称上调式三辊卷板机,上辊在两下辊中央对称位置作垂直升降运动;
  • 通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。

整机组成

  • 上辊部分:上辊、倾倒平衡装置、卸料装置。
  • 下辊部分:两下辊左右机架、电机、减速机。
  • 架体部分:底座、电机底座、减速机底座、分动箱底座。
  • 电气部分: 本设备由左右机架、上辊装置、下辊装置、底座、翻倒装置、卸料平衡装置、电气系统系统组成。

结构特点

  • 本机结构由底座、上下辊支架、主驱动系统、电气系统等组成。底座及机架采用焊接结构,严格要求焊缝质量,并进行消除应力处理,以保证机器在工作负荷下有足够的强度和刚度,从而提高卷制精度。

下辊驱动、上辊升降、均有电气执行,全部操作采用电气集中控制,操作方便。

  • 工作部分

上辊装在两无油自润滑轴承体内,分别镶在两侧的机架内侧,由两端蜗轮驱动上辊升降运动。

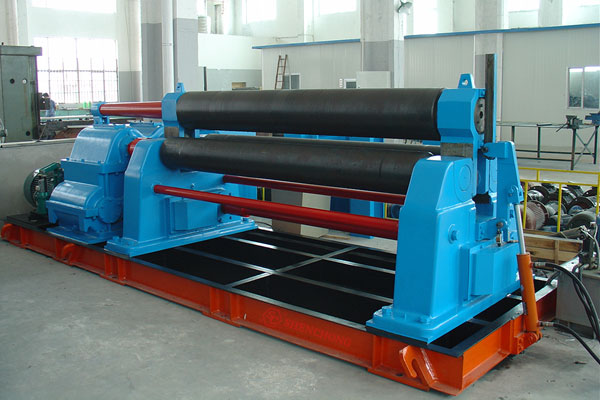

对称式正三辊卷板机





细节展示

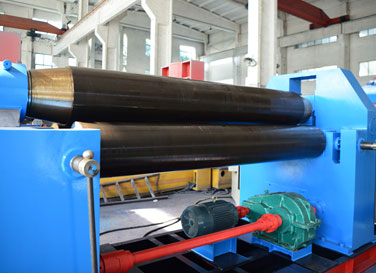

正三辊卷板机工作辊
工作辊
维护方便、使用寿命长
主传动效率高、节约功耗

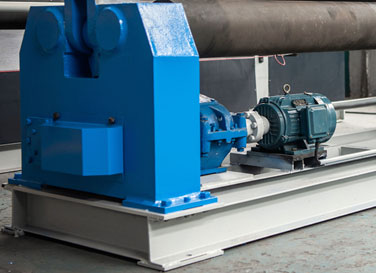

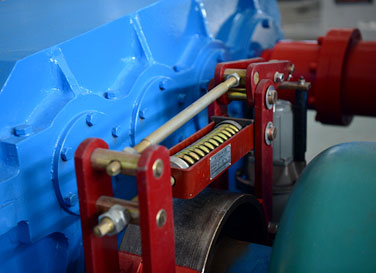

驱动系统
液压驱动
正三辊卷板机驱动系统

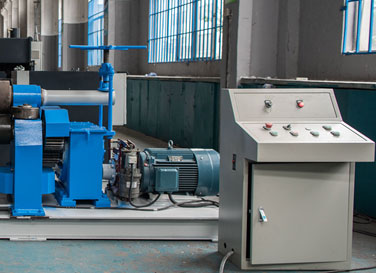

机械对称式三辊卷板机电气控制系统
电气系统
施耐德电气元件
集中控制
架体
足够的强度和刚度
提高卷制精度
机械对称式三辊卷板机机架和底座
